一、概述

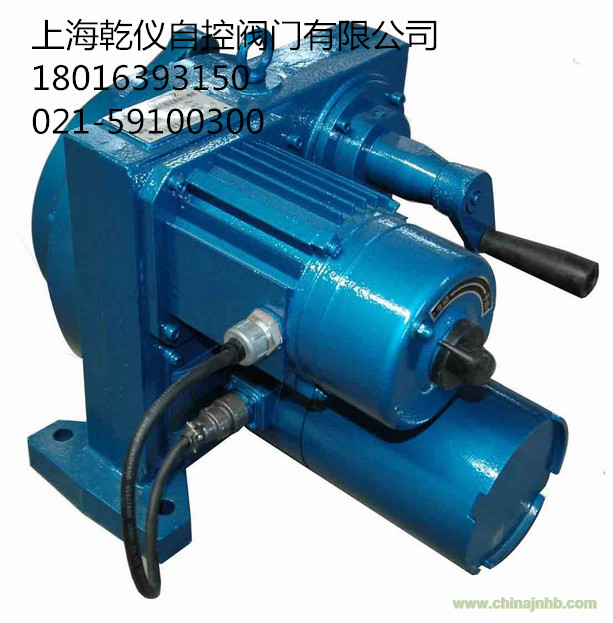

DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、 Ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc(或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中.
二、型號含義
型號編制說明
DKJ-310(CX)
DK：普通型
J：角行程
310：輸出力矩
C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
三、使用條件
1、輸入信號：開關正、反轉信號（220VaC）。
2、輸出信號：直流4-20mA。
3、出軸有效位移：0--90o
4、轉換誤差：不大于±0.1％FS。
5、限位設置范圍：關限位0-80％；開限位20-100％。
6、長期穩定性：±0.1％FS.
7、電源：AC220V±20%。
8、環境溫度：－40-75℃
9、環境濕度：≤95％
四、功能特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
五、技術參數
|
項目名稱
|
DKJ系列
|
|
控制
機構
|
輸入信號
|
無
|
|
反饋信號
|
0～10mAdc 4～20mAdc
|
|
死區
|
0.4％～3％
|
|
基本誤差
|
±2.5％
|
|
回差
|
≤1.5％
|
|
限位
|
開側，閉側
|
|
開度檢測
|
精密導電塑料電位器
|
|
動力
|
動力
|
220V，50Hz
|
|
驅動電機
|
伺服電機
|
|
附屬機構
|
加熱器
|
選擇件
|
|
手動機構
|
手輪
|
|
安裝
條件
|
環境溫度
|
無加熱器-25℃～+70℃
|
|
相對濕度
|
<95<>％
|
|
環境氣體
|
無腐蝕性氣體
|
|
接線口
|
十四線插頭
|
|
防護等級
|
|
|
型號
|
出軸轉矩(Nm)
|
額定轉角
|
全行程時間(S)
|
額定電流(A)
|
質量(Kg)
|
|
DKJ-210
|
100
|
90°
|
100±20
|
0．5
|
31
|
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
|
Ⅲ型 型號
|
DKJ-2100M
|
DKJ-3100M
|
DKJ-4100M
|
DKJ-5100M
|
DKJ-6100AM
|
DKJ-6100M
|
DKJ-7100M
|
DKJ-8100M
|
DKJ-9100M
|
|
反饋信號
|
4～20mA DC
|
|
輸出扭矩
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
10000
|
16000
|
|
全行程時間S
|
25
|
40
|
60
|
60
|
90
|
110
|
|
Ⅱ型 型號
|
DKJ-210M
|
DKJ-310M
|
DKJ-410M
|
DKJ-510M
|
DKJ-610AM
|
DKJ-610M
|
DKJ-710M
|
DKJ-810M
|
DKJ-910M
|
|
反饋信號
|
1～10mA DC
|
|
輸出扭矩
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
10000
|
16000
|
|
全行程時間S
|
25
|
40
|
60
|
60
|
90
|
110
|
主要技術指標
1. 反饋信號：Ⅲ型4~20mA DC，Ⅱ型0~10mA DC；
2. 輸入通道：三個；
3. 輸入通道阻抗：Ⅲ型 250Ω，Ⅱ型 200Ω；
4. 輸出扭矩：見表 ；
5. 全行程時間：見表 ；
6. 基本誤差：±2.5％；
7. 回差：≤1.5％；
8. 死區：≤3％；
9. 阻尼特性：≤3次半周期；
六、訂貨須知
訂貨時請用戶提供以下資料：
電動執行器名稱，型號，行程
如需要配置伺服放大器，操作器和球形鉸鏈應另注明
