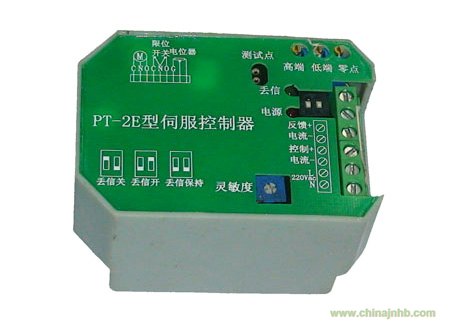

PT-2E型控制模塊是以AC220V單相交流電作為電源，接受來自PLC、DCS系統或其它操作 器的DC4~20mA信號，控制執行器進行開關動作，構成全電子式電動執行器。

主要技術特點

·輸入電壓范圍：AC180V～245V

·控制模塊具有剎車功能，極大地提高了閥門的定位精度

·輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）

·位置反饋4～20mA信號負載電阻：50Ω～700Ω,精度：5‰；三電位器調節技術使4~20mA反饋可一次調節完成，大大簡化調節過程

·若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼選擇使閥門或保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置

·工作溫度范圍：-30℃～+55℃

使用說明

1、接線與撥碼選擇

·PT-2E型模塊按圖1所示完成模塊與執行器接線。位置電位器的阻值應為≥1KΩ。

·用萬用表檢查模塊上的電機連線端，確保無短路現象。

·以上連線檢查無誤后，接入220V電源線。

2、調試

·先通過執行器上的手輪將執行器動到全行程的中間位置。

·閥位反饋電流調試，將執行器動作到關位，調節“調零”電位器，使測試點兩端的電壓差為零，然后調節“低端”電位器使輸出信號為4mA；將執行器動作到開位，調節“高端”電位器使輸出信號為20mA。上述調節只需一次即可完成（“調零”、“低端”和“高端”電位器均是順時針方向增大，逆時針方向減小）。注意：當閥位由關到開時，閥位電位器中心抽頭對地GND電壓的值應由小到大變化。

·為了保證執行器在自動控制中的定位精度，須調節靈敏度范圍。靈敏度范圍小，定位精度高，但容易產生振蕩；靈敏度范圍大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取折衷，使其不產生振蕩為調節值。

注意：①靈敏度電位器，為單圈270°電位器，到位后不要用力旋轉，否則會損壞電位器

②調零、低端、高端電位器，均為精密多圈電位器（可旋轉約25圈）。

端子序號對照表
