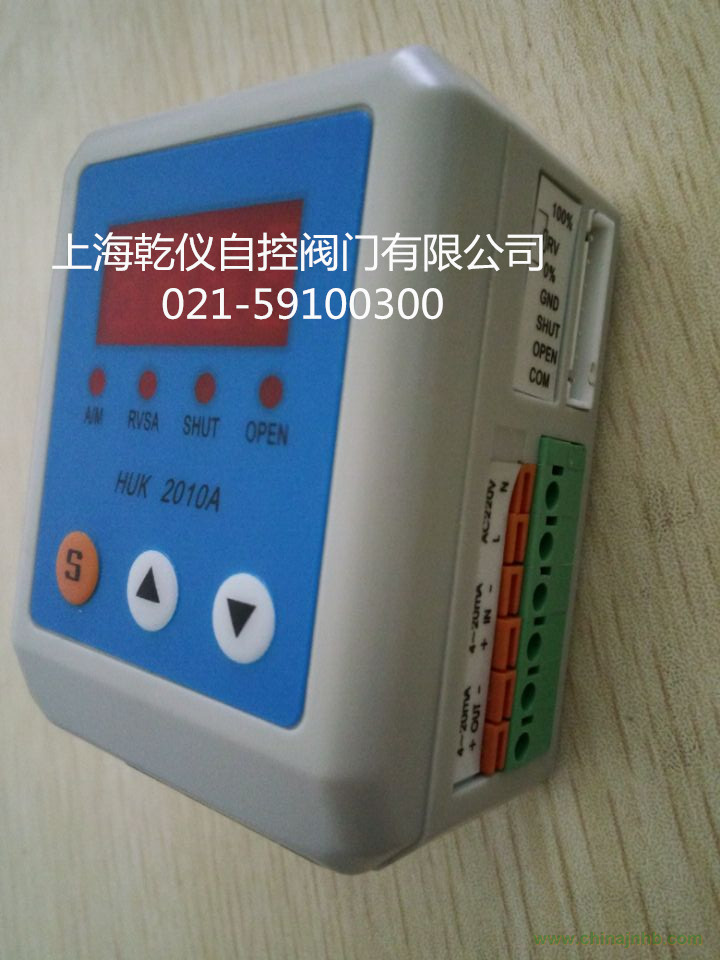

HUK2010A電動閥門智能定位器是經工業單片機為核心的智能信號采集控制系統，體積小巧，可選擇安裝在電動執行器的接線盒內或以DIN導軌方式固定在外，能直接接收工業儀表或計算機等輸出的4-20mADC信號（其它輸入信號類型可在出廠前定制），與電位器反饋的電動執行器配套對各種閥門或裝置進行精確定位操作，能對電動執行器的轉角（或位移）進行自由標定，同時輸出4-20mADC的執行器轉角位置（或位移）反饋轉換信號，乾儀公司模塊可按鍵精確設定執行器轉角位置的下限限位值和上限限位值，該模塊采用按鍵操作，LED燈可直接顯示定位器模態，數碼LED通過按鍵切換顯示閥位實際開度值、閥位設定開度值，操作方便。

HUK2010A閥門智能定位模塊產品概述；

⊙控制精度：0.1%-3.0%(可調)

⊙可接電動執行器反饋信號：電位器500Ω-10KΩ；

⊙可接收外部控制信號（DC）：4-20mA，其他輸入信號出廠前定制；

⊙可設定執行器正逆動作模態（DRTA/正動作，RVSA/逆動作模態）和輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）；

⊙可設置是否允許電子制動；

⊙可控硅輸出：AC,1200V,25A；

⊙ 輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離）；

⊙環境溫度：0-80℃（可設定），濕度：≤90%RH；

⊙有超溫保護功能；

⊙外形尺寸： 77mm(底面長)×76mm（底面寬）×51mm(高)；  74mm(底面長)×57mm(底面寬)×45mm(高)

⊙可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）

⊙手動/自動無擾切換；

⊙執行器堵轉檢測控制功能：如控制執行器發生堵轉持續3-4S，定位器則斷開控制輸出1min；反復檢測控制，至堵轉排除。

⊙ 可設定自調精度：執行器在工作過程中，無法定位，出現來回振動3次，自動把定位精度降低1/1000（即：原精度+1/1000），反復調節至適合的控制精度。設置參數為U0（000.x）

⊙密碼鎖，防止誤操作；

⊙防執行器頻繁啟動功能；

⊙帶錯誤代碼指示故障原因；

⊙按輸入信號和執行器轉角位置進行智能步距調整精確定位

HUK2010A閥門智能定位模塊電氣參數：

⊙工作環境溫度：額定-25~65°C，輕負荷-45~85°C；

⊙環境相對濕度：≤90%RH；

⊙溫度監控：產品內核溫度可查看；

⊙輸入信號類型：DC電壓或者點開IU，輸入信號阻抗150Ω（4-20mA）；

⊙輸入信號采集精度：0.1%；

⊙輸入信號溫飄：＜20ppm/°C；

⊙輸出信號阻抗：＜360Ω（4-20mA）恒流源；

⊙輸出信號轉換精度：0.1%；

⊙輸出信號溫飄：＜60ppm/°C；

⊙反饋電位器電阻：1K-10KΩ；

⊙電位器信號采集精度：0.1%；

⊙電位器信號溫飄：＜20ppm/°C；

⊙電機定位精度：0.1%；

⊙回差重復性精度：0.1%；

⊙產品壽命：＞5年或20000小時（0-35°C）；

HUK2010A閥門智能定位模塊狀態指示燈說明：

A/M---亮（自動） 滅（手動）；

RVAS---亮（正轉） 滅（反轉）；

OPEN---輸出控制（開）；

SHUT---輸出控制（閉）；

HUK2010A閥門智能定位模塊按鍵說明：

S：手動/自動切換，參數修改保存；

INC▲：數據加，自動狀態控制信號顯示，手動狀態（開）；

DEC▼：數據減，自動狀態閥體溫度顯示，手動狀態（閉）；

HUK2010A閥門智能定位模塊其他說明：

欲了解HUK2010A閥門智能定位模塊接線圖、端口接線含義、參數設置方法、電子樣本、價格說明等，請來電咨詢上海乾儀自控閥門有限公司
