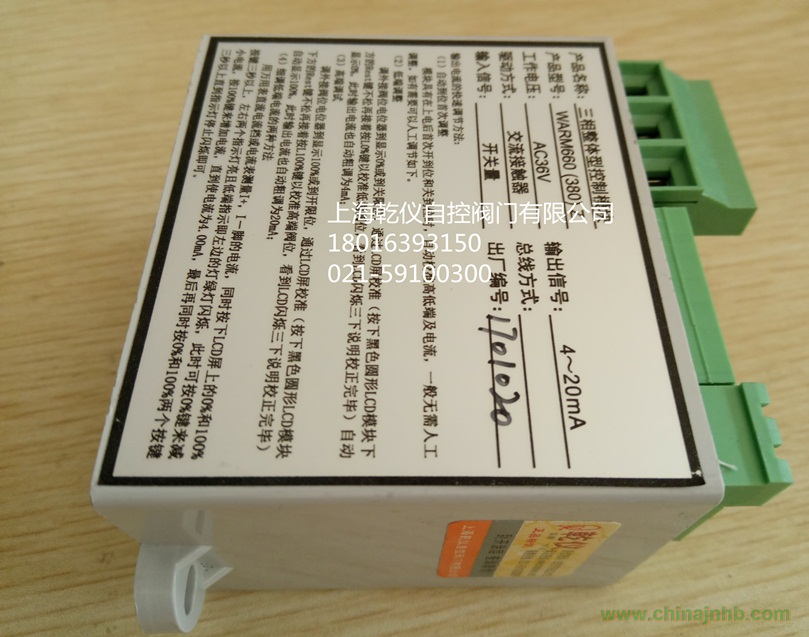

WARM660(380)V-Z型三相智能型模塊，是在我公司推出的PK-3D-J-（660/380）-A型模塊的基礎上研發的新一代660/380V礦用隔爆型閥門電動裝置專用智能型控制模塊。接收來自DCS等系統或PLC等控器的控制信號，控制電動執行器對閥門打開或關閉，可實施對全行程任意點的控制。控制接點可選擇常開或常閉信號。該產品集相序自動調整、閥位變送、隔離放大、功率驅動等諸多功能與一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延遲保護等完善的保護功能。還可加配現場按鈕板，實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏，精準直觀地顯示閥位開度及閥門狀態；加配紅外遙控功能，實現較高防護等級的現場操作。該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單，調試方便等優點。現已廣泛應用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列產品上。
主要技術特點及性能參數
1、工作電壓：36V±10%，50HZ±5%（特殊要求可在訂貨時提出）。
2、電源接線方式：三相三線制、三相四線制。
3、可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。
4、具有缺相保護、過力矩保護、電子互鎖保護、禁動延遲保護等完善的保護功能。
5、可加配：閥位液晶顯示屏、紅外遙控器、RS485總線模塊等功能。
6、具有欠壓、缺相、過力矩等多種報警輸出觸點和遠程/現場狀態指示。
7、出現漏電閉鎖、欠壓、缺相、開過力矩、關過力矩故障時能相應中文顯示狀態。
8、輸入/輸出信號通道均采用光電隔離（可承受2000V浪涌電壓）。
9、輸入控制信號：無源干觸點、有源DC24V或AC24V、有源AC220V。
10、輸出反饋信號：DC4～20mA（有源輸出）。
11、輸出阻抗：≦450Ω。
12、閥位電位器阻值：1KΩ～5 KΩ（若配其它阻值的電位器請與我們聯系）。
13、輸出閥位電流的調節范圍：低端0%-85%，即低端無需調到零位；高端15%～100%，即當單圈閥位電位器轉角較小時（0～45°），或轉角時（0～270°或0～330°）之間都可調出DC4～20mA 電流。
14、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調準DC4～20mA電流，無需傳統方式反復調節。
15、可適用于可逆控制，接通持續率50%，每小時接通次數≦600次。
16、工作溫度：-30℃～+70℃。
17、環境濕度：≦95%（25℃）
