一, 主要技術特點
·輸入電壓范圍：AC180V～245V
·控制模塊具有剎車功能,極大地提高了閥門的定位精度
·輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）
·位置反饋4～20mA信號負載電阻：50Ω～700Ω,精度：5‰；三電位器調節技術使4~20mA反饋可一次調節完成,大大簡化調節過程
·若輸入信號丟失,執行器將根據用戶事先在模塊上的撥碼選擇使閥門或保持原位不動,或動作到閥門全開的位置,或動作到閥門全關的位置
·工作溫度范圍：-30℃～ 65℃
二, 使用方法
1,接線與撥碼選擇
·PT-2B型模塊按圖1所示完成模塊與執行器接線。位置電位器的阻值應為≥1KΩ。
·用萬用表檢查模塊上的電機連線端,確保無短路現象。
·以上連線檢查無誤后,接入220V電源線。
2,調試
·先通過執行器上的手輪將執行器動到全行程的中間位置。
·1·
·將“丟信”選擇開關撥到丟信保持位置,接通AC220V電源不加控制電流,此時電源指示燈,丟信燈點亮。將“丟信”選擇開關撥到丟信打開位置,此時執行器應向開方向動作；將“丟信”選擇開關撥到“丟信關閉”位置,此時執行器應向關方向動作；將“丟信”選擇開關撥到“丟信保持”位置,此時執行器應停止動作；若執行器動作相反,應將“電機開”和“電機關”接線交換。
·當執行器動作到關位,調節“調零”電位器,使TS1,TS2兩測試點的電壓差為零,然后調節“低端”電位器使輸出信號為4mA；將執行器動作到開位,調節“高端”電位器使輸出信號為20mA。上述調節只需一次即可完成（“調零”,“低端”和“高端”電位器均是順時針方向增大,逆時針方向減小）。注意：當閥位由關到開時,閥位電位器中心抽頭對地GND電壓的絕對值應由小到大變化。
·為了保證執行器在自動控制中的定位精度,須調節靈敏度范圍。靈敏度范圍小,定位精度高,但容易產生振蕩；靈敏度范圍大,不容易產生振蕩,但定位精度差。調節“靈敏度”電位器可在二者之間取折衷,使其不產生振蕩為最佳調節值。
注：本產品所采用之電位器,均為精密多圈電位器（可旋轉約25圈） 。另,模塊上10到16號端子不能接入其他任何電源,“丟信”選擇開關不能同時撥到“ON”位置,否則會損壞模塊 ！
四 . 端子序號對照表

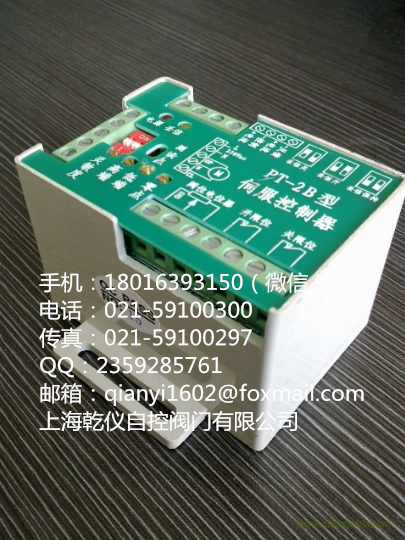

PT-2B型控制模塊是以AC220V單相交流電作為電源,接受來自PLC,DCS系統或其它操作器的DC4~20mA信號,控制執行器進行開關動作,構成全電子式電動執行器。
