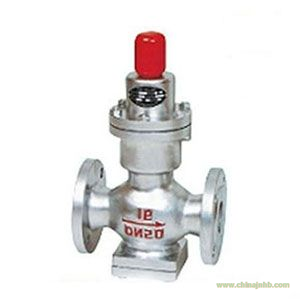

Y44H/Y型直接作用式波紋管減壓閥介紹
本系列直接作用式波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
本杠桿式蒸汽減壓閥品調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。
一、Y44H/Y型直接作用式波紋管減壓閥主要技術參數和性能指標
|
公稱壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
殼體試驗壓力（MPa）
|
0.9
|
1.5
|
2.4
|
|
密封試驗壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
最高進口壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
出口壓力范圍（MPa）
|
0.05-0.4
|
0.1-0.8
|
0.1-1.0
|
|
壓力特性偏差（MPa）△P2P
|
GB12244-1989
|
|
流量特性偏差（MPa）△P2G
|
GB12244-1989
|
|
最小壓差（MPa）
|
0.1
|
0.15
|
0.15
|
|
滲漏量
|
GB12245-1989
|
