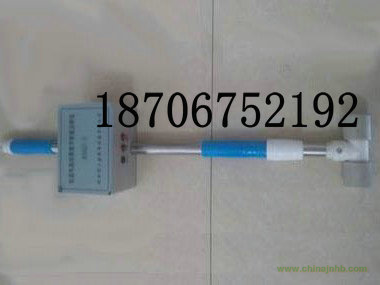

陜西鴻信鐵路設備有限公司供應的一款測試軌道電路的儀器，能在軌道電路發生故障時，能方便、快捷查找軌道電路絕緣處的，混線墊、斷線點故障故障。使用時需要把儀器放到鋼軌上或者懷疑的桿件上，儀器自動捕捉異常信號，軌道電路故障時蜂鳴器發出報警提示，表示有短路或解除不良等故障。 該儀器不僅適用于非電氣化區段，而且還適用于電氣化區段50H z、25H z，移頻軌道電路它能在不切斷電路的情況下測量軌道中的信號電流，并能徹底消除牽引電流的影響，這在電氣牽區段顯得尤其重要。 第二，在25H z相敏軌道電路疊加移頻或加U M 71區段，可以完全消移頻或U M 71對25H z測量的影響準確的判斷25H z軌道電路故障性質。第三、選擇50H z檔位測量軌道電路中50H z牽引電流，用以檢查吸上線回流是否正常。可以測出牽引電流的大小，并得到不平衡電流的準確數值。 第四、可以選擇所測移頻或UM 71電流的頻率，從而可以測出信號電流的大小，檢查軌道電路斷路、開路、斷線和移頻信號串軌等故障，快速查找故障點。  1、診斷儀配備專用的傳感器緊貼傳輸信電流的鋼軌，不影響線路傳輸，非接觸地對信號的各種頻率參數和電流幅值進行感應式測量。2、判斷軌道電路開路斷路故障，判斷軌道距桿的絕緣狀況，判斷軌道電路接續線是否接觸良3、診斷儀外部采用全塑外殼密封設計，具有很高的抗機械沖擊強度和良好的防水性能：內部配以專門的電路設計，使該診斷儀具有很高的抗強電磁干擾的能力。 4、診斷儀采用點陣圖形液晶顯示屏，具有夜間背光顯示功能；以漢字提示當前工作狀態、工作模式及錯誤信息；以圖形方式顯示內部蓄電池電量。
