電磁流量計

產品簡介：

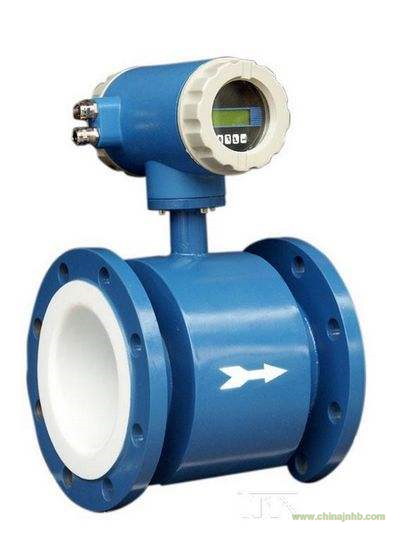

     XSH-YB-X3型電磁流量計是采用西門子先進技術，其電磁轉換器內核采用高速中央處理器，運算速度快、測量精度高、量程比寬、操作簡單方便、測量穩定可靠，測量不受液體密度、粘度、溫度、壓力等影響，管道內無任何可動部件，無阻流部件，具有自檢和自診斷功能，全數字量處理，抗干擾能力強，是目前流量?jī)x表中的性價比極高的一款產品，主要用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在化工化纖、冶金、制糖、造紙、煤炭、水利工程給排水、環保、自來水、污水處理等行業中廣泛應用。本公司生產的電磁流量計有三種：一體式、分體式和插入式。
XSH-YB-X3電磁流量計所依據的基本理論是法拉第電磁感應定律。當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，如圖所示，導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，又與磁場方向垂直，當導電液體流經導管時，因切割磁力線，兩個電極上就產生感應電動勢UE。
技術參數：
  測量精度：0.5級，1.0級
  重 復 性：±0.2%
  量 程 比：1：10～1：20
  供電電源：220VAC±10%，24VDC±10%可選
  顯示方式：LCD背光液晶雙排顯示，可中英文切換顯示，可同時顯示瞬時流量及正向累計流量、反向累計流量、凈累計流量、流速、儀表狀態、時間等數據
  操      作：4位組合輕觸鍵盤，操作簡單方便
  信號輸出：模擬輸出：隔離型4-20mA或0-20mA模擬量輸出
  繼  電 器：用于上、下限報警信號輸出控制

  頻率輸出：0-2KHz
  通訊輸出：RS-485、 RS-232、Hart協議、Modbus協議、Profibus協議 （可選）
  流速范圍：0.3～±10m/s
  介質流向：具有正、反向計量
  測量管徑：四氟襯里：DN10～DN600
  橡膠襯里：DN40～DN2000
  介質溫度：橡 膠 襯 里： -20～80℃
  聚四氟乙烯襯里：-30～150℃
  工作壓力：DN10～250mm≤1.6Mpa,DN300～DN2000≤1.0Mpa,其它壓力等級可根據要求定制
  電導率范圍：被測流體電導率 ≥5us/cm,大多數以水為成份的介質，其電導率在200-800us/cm范圍內，均可選用電磁流量計來測量其流量。
  直  管 段：管道式上游≥5DN，下游≥3DN
  連接方式：法蘭連接
  防爆等級：ExdⅡBT4

電極材料選擇：

應根據被測流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應做試驗

安裝注意事項：

為了正確的測量，在選擇管道上位置時應注意以下幾點要求：

（1）傳感器既可在垂直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態；
（2）介質在安裝位置應該保證滿管流動，避免不滿管及氣體附著在電極上；

（3）對于液固兩相流體，最好采用垂直安裝，使被測傳感器襯里磨損均勻，延長使用壽命；

（4）流量計安裝位置介質不滿管時，可采取抬高管道或做U型管路方法，使其滿管；

（5）直管段要求：流量計前端≥5DN, 后端≥2DN（D指管道公稱通徑）；

（6）流量計要安裝在水泵后端，決對不能安裝在抽吸側安裝，閥們應安裝在流量計的下游；

（7）盡量避開強磁場的設備，以免影響流量計的傳感器工作磁場和流量信號。

測量不受流體密度、粘度、溫度、壓力、和電導率變化的影響
無阻流部件、無壓損，直管段要求較低，對漿液測量有獨特的適應性。
系列公稱通徑DN6~DN3000，傳感器襯里和電極材料有多種可以選擇。
轉換器采用新穎勵磁方式，低功耗，零點穩定，精確度高，流量范圍可達1500:1
在現場可根據用戶實際需要在線修改量程。
高清晰度背光LCD顯示，全中文菜單操作，簡單易懂。
具有自檢和自診斷功能
插入式電磁流量計，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對安裝與價格優勢。
