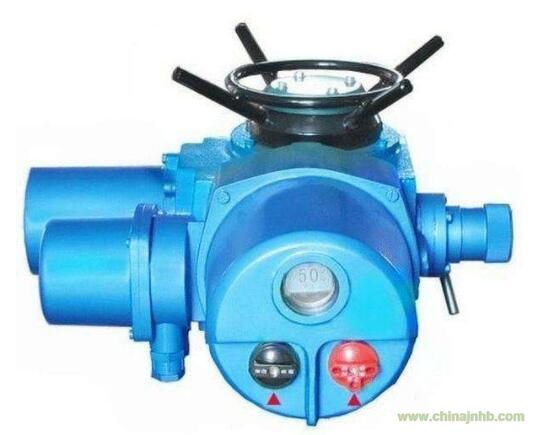

DZW120防爆型閥門電動執行機構是一種驅動設備的電裝，主要用來實現閥門的開啟、關閉和調節，TB防爆電動執行機構一般適用于閘閥、截止閥、節流閥、水閘閥等。TB/DZW防爆電動執行機構簡稱為Z型電裝，其具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

DZW120防爆型閥門電動執行機構性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

防護等級：IP55 （特殊訂貨IP65、IP67）。

工作制：短時10分鐘 （特殊訂貨30分鐘）。

DZW防爆型閥門電動執行機構的機構說明：

1電動機：戶外型采用YDF型，隔爆型采用YBDF型閥門專用三相異步電動機。

2減速機構：由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。

3力矩控制機構：當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，曲拐直接（或通過撞塊）帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時，則支架產生的位移量使微動開關動作，從而切斷電機電源，電動機停轉。以此實現對電動裝置輸出轉矩的控制，達到保護電動閥門的目的。

4行程控制機構：

采用十進制計數器原理，又稱為計數器，控制精度高，其工作原理為：由減速箱內的一對大小傘齒輪帶動中傳小齒輪，再帶動行程控制機構工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電動機電源，電動機停轉，從而實現對電動裝置行程（轉圈數）的控制。注1：為了控制較多轉圈數的閥門，可調整凸輪轉180°或270°再壓迫微動開關動作。

5開度指示機構：輸入齒輪由計數器個位齒輪帶動，經減速后，指示盤隨閥門的開關過程同時轉動，以指示閥門的開關量，電位器軸和指示盤同步轉動，供遠傳開度指示用。移動轉圈數調整齒輪可以改變轉圈數。開度指示機構內設一微動開關和凸輪，當電動裝置運轉時，旋轉凸輪周期性地使微動開關動作，其頻率為輸出軸轉動一圈動作一次或二次，可供閃光信號等使用。

6手—電動切換機構：為半自動切換，手動時需扳動手柄切換，手動狀態轉變為電動時則自動運行。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時，將手柄向手動方向推動，切換件使離合器抬高，并壓迫壓簧。當手柄推到一定位置時，離合器即脫離蝸輪而與手輪嚙合，同時直立桿在扭簧作用下直立于蝸輪端面，支撐住離合器不致下落，切換完成即可放開手柄，使用手輪進行操作。而需電動操作時，電動機將帶動蝸輪轉動，支承于蝸輪端面的直立桿即倒下，在壓簧作用下離合器迅速向蝸輪方向移動，并與蝸輪嚙合，同時與手輪脫開，自動實現手動到電動狀態的轉換。

注意：1.電動運行時切勿扳動切換手柄！

2.切換時按箭頭方向推（或拉）動手柄，若推不到位時應邊轉動手輪邊推動手柄！

DZW多回轉電動裝置產品質量保證，是貝爾人始終致力于“科技領先、優質高效、顧客至上、遵信守約”的經營理念。多年以來一直真心打造“為了一切客戶，一切為了客戶”的創新產品和服務。為建設成國內執行器行業第一品牌重振昔日輝煌而努力奮斗。竭誠歡迎海內外廣大新老客戶到公司參觀、考查、洽談、指導工作！
