焊煙凈化器通過風機引力作用，焊煙廢氣經吸塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入沉降室，利用重力與上行氣流潔凈氣體經濾芯過濾凈化后，由濾芯中心流入潔凈室，潔凈空氣又經活性碳過濾器吸附進一步凈化后經出風口達標排出。

          焊煙凈化器說明

焊煙凈化器組成結構

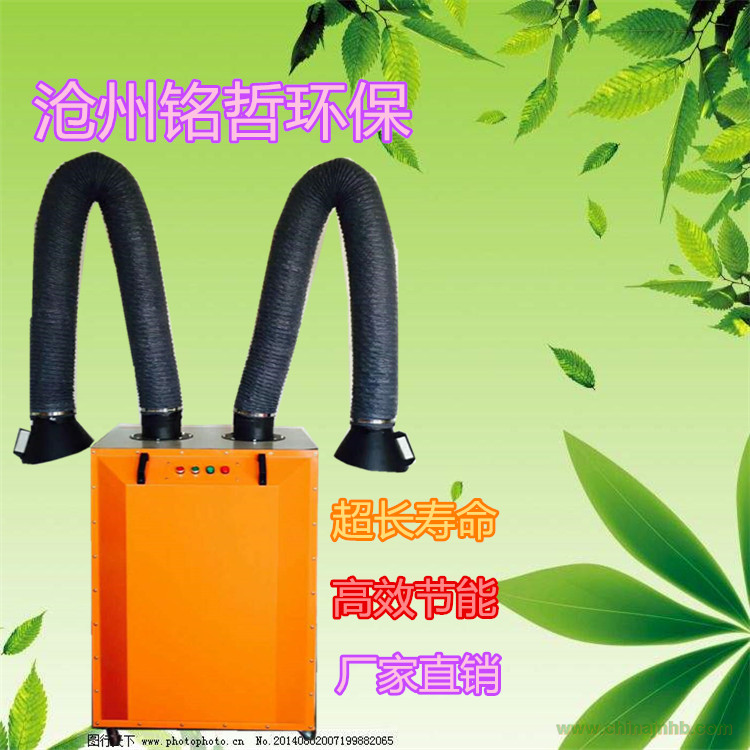

 焊接煙塵凈化器主要部分包括：吸煙臂、耐高溫吸塵軟管、吸塵罩（帶風量調節閥）、阻火網、阻燃高效濾芯、脈沖反吹裝置（選用）、脈沖電磁閥（選用）、壓差表（選用）、潔凈室、活性炭過濾器（選用）、塵灰抽屜組合、阻燃吸音棉、待剎車的新韓式腳輪、風機、電機以及電控箱等。

一、使用安全守則

1所有使用人員在使用本機前，必須先接受操作培訓。

2在檢修前，切記先將電源插頭拔出或切斷電源。

3為避免意外，停機時必須將電源插頭拔出或切斷電源。

4所有檢修工作需有合格電工或技術人員進行。

5在任何情況下，都應將機器存放在干爽室內，避免雨淋，清潔本機時應使用干布。

6連接電源之插頭需有地線，而插座亦需有保險擎。

7為避免電線操作，切勿將重物輾過或用力拉扯。

8拔出或插入電源插頭前需先將本機開關關閉。

9切勿在接近易燃物料、汽油及氣體環境下使用本機，以免引起火警或爆炸。

10本機器使用說明書應完好無損的放在本機旁邊，以便工作人員及時閱讀。

二、工作原理

原理： 通過風機引力作用，焊煙廢氣經吸塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入沉降室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體經濾芯過濾凈化后，由濾芯中心流入潔凈室，潔凈空氣又經活性碳過濾器吸附進一步凈化后經出風口達標排出。

三、產品結構與技術數據結構特點

1.焊煙凈化器由離心風機、濾筒過濾室或靜電極板式凈化艙，集塵抽屜、凈化器室體、脈沖清灰或手動清灰、電控裝置及帶吸塵罩柔性吸氣臂組成。

2.焊煙凈化器采用濾筒過濾器，過濾面積大，單位面積過濾流速低，因而具有很高的過濾效率。

3.焊煙凈化器采用優化設計，采用進風機均流導流技術，解決一般布袋除塵器難避免得格室氣流不均的現象。

4.焊煙凈化器氣流組織設計合理，阻力損失小，機器外形小巧，移動靈活，操作簡單，維護方便。

5.濾筒采用進口高效過濾材料，過濾效率達99.5%濾筒的使用壽命比普通濾料正常使用條件要長很多。

6.在高效濾筒前采用均風導流板，使濾筒的壽命大大延長。

7.焊煙凈化器配置的吸氣臂可做360度旋轉，并能上下、左右移動。

8.焊煙凈化器底部按有4個輪子，移動輕便，適用工作點經常變化凈化粉塵的領域。

四、技術參數

型號    HN--1500    HN--3000    HN--3600

電壓    380V    380V    380V--220V

功率    1.1KW    2.2KW    3.0KW

風量    1500    3000    3600

噪聲    60    68    68

凈化效率    99.9%    99.9%    99.9%

五、適用范圍

本型號焊煙凈化器適用于人工手工焊接和自動焊接產生的焊接煙塵，通過吸氣臂吸入本體進行凈化，是專業為工業應用而設計的。

六、機器的正確使用及操作

1、在接通電源前，要核對電壓，供電頻率與設備標牌規定是否相符；

2、安裝接地線；

3、檢查檢修門完全接觸密封；

4、檢查高效濾筒是否接觸嚴密；

5、檢查電源開關電流是否與電機使用電流一致；

6、電機的轉動方向必須使吸氣罩有進風感；

7、操作區選定后將凈化器剎車腳輪制動部分扣緊，以免設備滑動；

8、拉動吸氣面罩，確定吸氣距離角度后，使吸氣臂確定某一固定位置

9、確定整體凈化器具備運轉后，旋動電源開關，開始抽吸焊接煙塵；

10、凈化器處于工作狀態時，不要開啟箱門；

11、再次啟動凈化設備前，要認定凈化風機已經完全停止下來；

12、在長期使用過程中必須定期清理灰塵，機械式可直接拆下濾筒用空壓機由里往外噴吹，將表面的灰塵徹底吹凈后安裝繼續使用。靜電式需將放電極板拉出清洗電極板表面后自然晾干后安裝繼續使用。
