板框纖維濾布濾池
孝川-板框纖維濾布濾池是目前世界上最先進的過濾裝置之一，該濾池采用纖維濾布作為過濾介質，以替代傳統的砂濾池，主要應用于污水廠提標改造、中水回用工程以及其它污水處理工程的過濾工藝。在污水處理廠提標改造工程中， 結合化學除磷處理措施，可使出水從一級B提升到一級A標準，滿足污水處理廠的提標改造要求。
孝川-板框纖維濾布濾池可采用混凝土結構和一體化不銹鋼結構。
適用范圍：
孝川-板框纖維濾布濾池可廣泛應用于沉淀、澄清、氣浮等工藝后的過濾：
★ 冷卻水、循環水進一步凈化；
★ 用于污水的深度處理，設置于常規二級污水處理系統之后，主要去除總懸浮固體，結合投加藥劑可去除部分磷、濁度、COD等污染物，特別適用于已建污水處理廠出水的升級改造；
★ 中水回用。
適用條件及出水水質：
立式濾布濾池設于水處理終端，設計水質：
進水：SS≤30mg/L（最高可承受200mg/L）；
出水：SS≤10mg/L，濁度≤2 NTU。
典型處理流程：
設備構造：
孝川-板框纖維濾布濾池主要由以下部件組成：
★ 纖維濾布及支架系統
過濾單元由固定于底板的濾框、濾片組成。濾框表面覆以平面濾布，內設中空的方管作為支撐骨架。
★ 反沖洗系統
吸洗系統由驅動電機、桁車平臺、和變頻吸泥泵等組成。吸泥管設置在濾布的兩側。
★ 排泥系統
排泥系統主要由集泥槽、排泥管等組成。
★ PLC控制系統
PLC控制過濾器的工作。配備大尺寸觸摸顯示屏，手動輸入參數，實時了解水位變化以及濾盤運行情況，可進行自動控制或手動控制，根據需要采用液位控制或時間控制的運行模式?？蛇M行遠程監控，設置了故障報警，使運行過程更加安全可靠。
清洗過的斷面可立即進入過濾狀態，無需存儲沖洗用水。

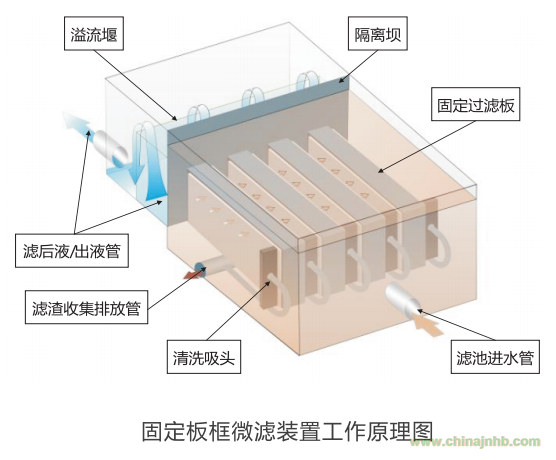

工作原理：
工作流程如下：
★ 過濾——待濾水進入濾池，水流在靜水壓下從濾片兩側由外向內地通過濾布進行過濾，濾后水由濾框中的小孔及底部的集水槽收集，最后通過出水堰溢入出水口排出。
★ 清洗——隨著過濾的進行，濾布表面懸浮物逐漸累積，過濾速度遞減，池內水位逐漸上升，當上升到預定水位時，開始進行負壓抽吸清洗。清洗時豎式濾片固定不動，隨著沖洗行車的移動和吸泥泵的啟動，開始對濾片上的污泥進行線狀掃吸，吸出的泥水排出池外，行車來回移動一個行程后，濾布被清洗干凈。清洗過程中不停止過濾進程。
優勢
纖維濾布濾池與傳統砂濾池性能
|
指標
|
傳統砂濾池
|
纖維濾布濾池
|
|
結
構
尺
寸
|
濾材
|
砂（煤）等分散顆粒，笨重，需篩選，裝填困難
|
毯狀纖維編織物，質輕、層薄、更換清洗方便
|
|
級配
|
上細下粗，難實現反粒度級配
|
外張形定向有序纖維排列，符合反粒度概念
|
|
過濾方式
|
自上而下的截污過濾，反沖洗時停止過濾
|
兩側過水的多方位過濾，清洗時過濾不停止
|
|
過濾面積
|
與池表面積相同
|
為傳統濾池面積的4倍以上
|
|
平面尺寸
|
（以10000t/d為例）約140m2
|
約為傳統的1/3-1/4
|
|
池深
|
約4-4.5m（高程連接困難）
|
約傳統的1/2-2/3（高程連接容易）
|
|
運
行
維
護
|
水頭損失
|
1.0-2.0米
|
0.05-0.15米
|
|
反沖洗形式
|
整池濾料膨脹，耗能多
|
線狀掃描式吸洗，耗能少
|
|
反沖洗用水
|
須貯存大量清洗水
|
無需專門貯存清洗水，耗水量小
|
|
安裝檢修
|
設備、附件多，檢修更換困難
|
主要設備模塊化，構造簡潔，檢修維護方便
|
立式/轉盤纖維濾布濾池性能對比
|
指標
|
轉盤纖維濾布濾池
|
立式纖維濾布濾池
|
|
結
構
尺
寸
|
出水方式
|
中心轉軸出水，出水量受限
|
多條干管出水，減輕負荷
|
|
池深
|
隨盤片直徑加大而快速增高，一般3.0—4.0m
|
方形模塊，池深淺，一般為2.6m
|
|
容積利用
|
圓盤周邊四個角落未充分利用
|
濾片均布于整池
|
|
擴容
|
轉軸強度受限，承受盤片有限，每組最多20片
|
一組濾池內，過濾模塊理論上可無限延展
|
|
運
行
維
護
|
清洗
|
濾盤轉動而吸泥裝置不動，盤內外緣線速度相差大，外緣不易沖凈，且大的轉盤轉動耗能大
|
直線等速推進，濾片不動，行車帶吸泥管移動，
吸洗均勻
|
|
濾材安裝維護
|
每個盤片由多個扇形濾片拼裝整合，裝拆繁瑣
|
濾片標準化、模塊化，安裝、更換方便
|
|
吸泥泵設置
|
低于水面，清洗前后須啟閉排泥閥
|
置于水面上，無須設置閥門
|
|
配件狀況
|
水下有轉軸、鏈輪、鏈條等，結構復雜，維修困難
|
水下無可動部件，結構簡潔，不易損壞
|
|
受力條件
|
整個轉盤重量支承于兩端承座上，對軸的平直度和轉軸強度要求高
|
單塊濾片輕，且分片支撐于底部，均勻受力
|
|
過水通量
|
過水通量一般8-12m3/(m2.h)，紊流狀態下過濾，沖擊負荷大，清洗頻繁，影響出水效果
|
過水通量一般為8.0-15.0m3/(m2.h)，層流狀態下過濾，符合過濾水力學特性，出水效果好
|
