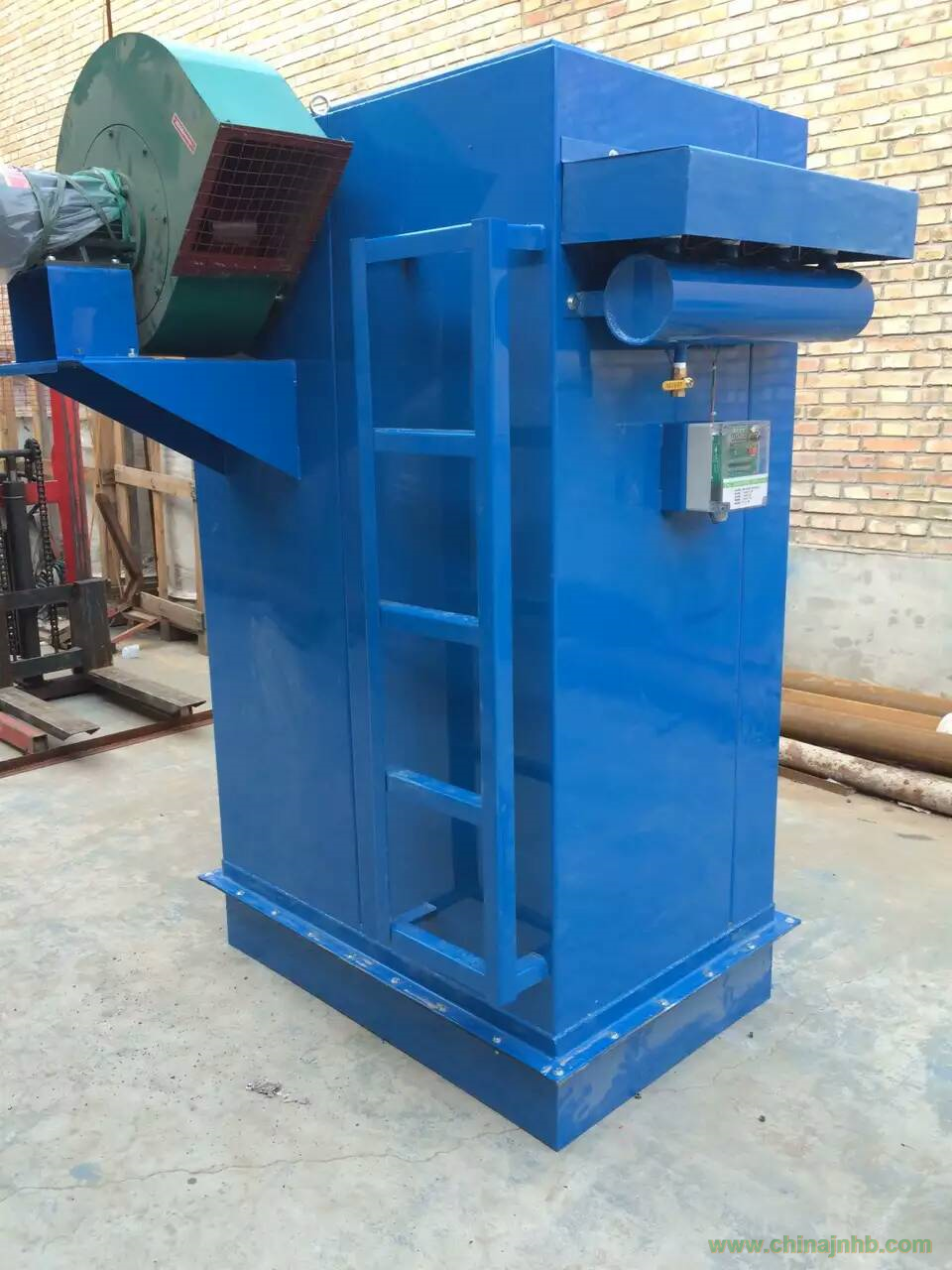

脈沖布袋除塵器一般是由固定結構組成的，固定在上箱體凈煙氣室和中部殼體以及下部落灰斗這三大主體部分，其次是進出料口的布置。以及高壓壓縮空氣(0.5~0.7MPa)進行的清灰系統，脈沖噴吹清灰是由程序控制器定時順序啟動脈沖閥產生的。
脈沖布袋除塵器設備主要有以下部分組成：
(1)箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。
(2)噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
(3)進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
 脈沖布袋除塵器的結構圖和結構說明
脈沖布袋除塵器各個結構件：
1、除塵骨架  除塵骨架在脈沖除塵器中主要起到支撐除塵布袋的作用，一定要滿足一定的強度，否則支撐力不夠。除塵骨架是脈沖除塵器不可缺少的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋。
2、控制柜  控制柜是脈沖系統的重要組成部分，通過調整它的脈沖周期和脈沖寬度，來保證除塵器的正常運行，其性能好壞直接影響脈沖布袋收塵器的清灰效果和使用。控制柜分為普通控制柜和PLC控制柜，它們都是脈沖布袋除塵設備的主要控制設備。
3、脈沖閥  脈沖閥和電磁閥連用，作為脈沖控制器的執行機構，實現脈沖清灰，使濾袋“再生”，恢復過濾性能。
4、卸灰閥   卸灰閥是脈沖布袋除塵設備的排灰裝置，適用于粉狀物料和顆料狀物料。結構緊湊，造型美觀，使用方便。
5、除塵布袋   除塵布袋堪稱脈沖除塵器的心臟，一般被稱為過濾塵袋、除塵濾袋、收塵袋、積塵袋、除塵袋、除塵器布袋等。除塵布袋是袋式除塵器運行過程中的關鍵部分，通常圓筒型濾袋垂直地懸掛在除塵器中。
   一般脈沖布袋除塵器報價是三口(進氣口、排氣口、排灰口)以里的部分價格。如果客戶需要引風機、排風以及進風管道、空氣壓縮機、保溫材料、以及輸送輸灰設備等，需要另行提出。
