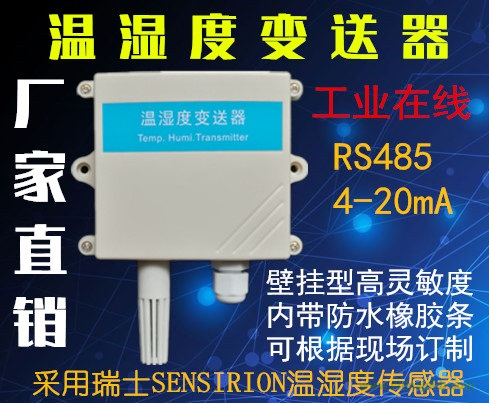

廠家直銷 批發 RS485溫濕度變送器 modbus傳感器 PLC 工業級 高精度 溫濕度監測 倉庫 農業 養殖
RS485+高靈敏度探頭型：
RS485+防水防塵探頭型：
一、 產品概述
HTB-是一款高精度溫濕度變送器，外形美觀，標準結構設計，接線簡單，安裝方便。使用進口高精度探頭，保證了產品的優異測量性能。超強穩定性和抗干擾能力，產品防護性能強。可以選RS485接口或者4-20mA接口（二者選其一），RS485型變送器可以多個模塊共同接入總線組網，實時監控多個現場的環境。
二、 應用范圍
廣泛應用于通訊機房、智能樓宇、廠房車間、倉庫、藥庫、圖書館、博物館、實驗室、辦公室、通風管道、農業大棚等場所。
三、 產品特點
? RS485或者4-20mA接口，通信距離可達1000米。
? 進口探頭，精度高，范圍寬，一致性好。
? 標準結構設計，易于安裝。
? 超強穩定性和抗干擾能力。
? 寬電壓輸入，DC12-24V。
? 標準MODBUS RTU協議或者標準4-20mA模擬量信號。
一、 主要技術參數
|
額定電壓
|
DC12V~DC24V
|
|
測量范圍
|
溫度：-20℃~70℃
濕度：0～100%rh
|
|
測量精度
|
溫度：±0.5℃ 分辨率0.1℃
濕度：±5%rh 分辨率0.1 rh
|
|
輸出接口
|
RS485或者4-20mA接口
|
|
通訊協議
|
MODBUS RTU
|
|
通訊地址
|
1-254,
|
|
波特率
|
9600 bit/s
|
|
平均功耗
|
＜0.1W
|
|
安裝方式
|
室內墻面安裝，天花板安裝
|
五、安裝接線說明
棕色：接DC24V+
黑色：接DC24V-（電流型：電流-）
黃色：接RS485A+(電流型：溫度電流+)
藍色：接RS485B- (電流型：濕度電流-)
六、通訊協議
1、所有通訊回路都應遵照主/從方式。依照這種方式，數據可以在一個主站(如：PC)和多個子站之間傳遞。
2、信息傳輸方式為異步方式，字節格式為起始位1位，數據位8位，停止位1位，無校驗。
3、符合MODUBS RTU 協議標準。
4、默認波特率為9600，地址為1。
主站發送
|
地址
|
功能碼
|
數據起始地址高位
|
數據起始地址低位
|
數據個數高位
|
數據個數低位
|
CRC16高位
|
CRC16低位
|
|
|
0x03
|
|
|
|
|
|
|
返回：
|
地址
|
功能碼
|
字節長度
|
數據1高位
|
數據1低位
|
數據2高位
|
數據2低位
|
…
|
CRC16高位
|
CRC16低位
|
|
|
0x03
|
|
|
|
|
|
|
|
|
內部報文信息：
|
讀狀態寄存器 讀取功能碼0x03
|
|
數據寄存器地址
|
數據內容
|
字節數
|
單位
|
備注
|
|
0
|
溫度值
|
2
|
0.1℃
|
16位帶符號數
|
|
1
|
濕度值
|
2
|
0.1%rh
|
|
3
|
通訊地址
|
2
|
|
七、 命令舉例和電流計算舉例
命令舉例：
1讀取溫度濕度：01 03 00 00 00 02 C4 0B （地址為1，讀溫度濕度值）
返回：01 03 04 00 B8 03 3F 3A F6 （對應溫度：18.4℃，濕度83.1%）
2讀取地址：01 03 00 03 00 01 74 0A
返回：01 03 00 03 00 01 74 0A （地址為1）
3寫地址：01 06 00 03 00 02 F8 0B （已知原地址為01，改成02）
電流計算舉例:
溫度的測量范圍是-25～85℃，對應的電流分別為4mA～20mA，所以電流和溫度的轉換關系為：
電流＝(溫度-(-25))÷(85-(-25))×(20-4)＋4 (mA)
溫度＝(電流－4)÷(20－4）×(85－(－25））－25 (℃)
濕度的測量范圍是0～100％，對應的電流分別為4mA～20mA，所以電流和濕度的轉換關系為：
電流＝濕度÷(100－0)×(20-4)＋4 (mA)
濕度＝(電流－4)÷(20－4)×(100－0) (％)
可以配溫濕度顯示屏
可以選配平衡含水率屏
可以多點采集
可用手機監測和控制溫濕度監測設備做到時時監控
