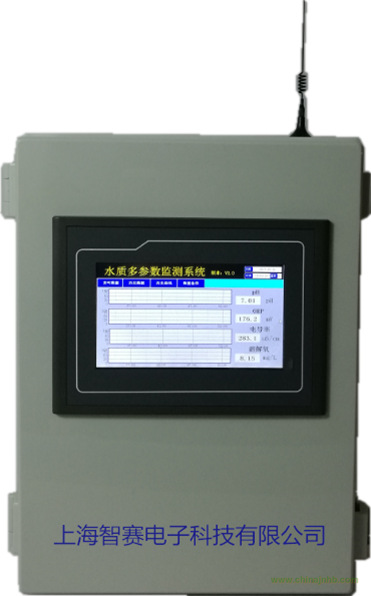

無線水質在線監測系統 云平臺 APP 物聯網 工業水質監控系統

系統架構

 1系統設計

    水質在線監測系統由采樣單元、預處理單元、分析監測單元、系統控制單元、通信單元、服務器單元和遠程控制中心等組成。
    采樣、預處理單元：在系統初級完成水質自動監測的水樣采集、水樣預處理等監控過程；
    分析監測單元：將監測地區的水質常規參數、水文參數等需要測定的指標踐行實時監控，收集、整理，匯總實時數據和報表等分析工作；
    通信單元：實現數據及控制指令的上行及下行的傳輸過程，數據及時傳至企業監控中心，各區、省、市級環保及監控中心；
    服務器單元：：接收來自不同現場的自動監測數據，將數據保存至本地進行存儲，同時將數據保存至數據庫中，對第三方軟件平臺提供數據訪問的接口，可定制化開發；
    遠程控制中心：實時接收數據庫的監控數據，實現對環境數據資源的及時管理，推動信息資產的管理、共享和利用，提高數據綜合分析應用和決策分析支撐。同時構建物聯網應用展示平臺，將所有轄區內環境狀況展現于管理者面前，整合所有環境信息及資源，構建統一的業務應用平臺。

2系統結構

    水質在線監測系統采用多層次的系統架構設計，可以對接不同性質（國控，省空，區域等），不同層次水質監測子站相關數據，建立一套完善的水質監測、預警、發布的可視化平臺。結構圖：

3系統部署

    水質在線監測系統應用于水資源循環利用的各個環節，實現對飲用水及生產、生活污水水質的實時連續監測。在線監控中心的數據庫中應包含所鋪設線的基礎地理數據、監測設施的空間數據和屬性數據，各類相關運行設備與監測設備的運行數據，還可與視頻監控數據、項目管理數據、客戶數據、氣象數據、模擬數據、社會經濟數據等相結合，組成一個可靠的數據庫。
系統拓撲圖：

4系統網絡部署

（1）、可依據電子政務的安全要求，外網可使用PCM安全線路，環保局內部網不與Internet連接；
（2）、通過VPN網絡向總站、省站、市站等多級、多個環境監測監控中心轉發環境監測數據，保證數據傳輸的安全性、可靠性；
（3）、結合GSM/GPRS無線網，極大的拓展了環境檢測范圍和實現了移動辦公；
（4）、數據采集器可選用RS232、RS485（1.2km）、無線數傳（5km）方式通信，降低通信費用；
（5）、環境監測站不必和信息中心局域網聯網，可通過接入Internet遠程辦公；
（6）、利用信息中心設備的可靠性，監測數據集中存儲，保證了數據的安全性，又可以實現全天候監控；
（7）、可通過移動設備（手機、筆記本電腦）使用短信或者GPRS上網方式，進行移動監測。



5系統功能

*實時監測水源地及應用水的溫度、PH、流量等常規參數；
*實時監測排污口、污水處理廠污水的COD、氨氮等參數；
*實時采集各類儀器的輸出信號，并將數據通過無線遠程發送至環保監控中心，同時保   存在數據庫存   儲器中；
*監控中心具有對數據的進行存儲、顯示、記錄、打印、統計等功能；
*水質監測數據超標、水質分析設備故障、現場供電異常，可自動報警；
*具備監控數據、報警數據查詢、統計、分析功能；
*具備現場設備的實時監控、遠程監控、遠程診斷等智能功能。
