室內籃球場LED照明燈布置方案

設計理念：為響應國家建立節能減排型社會的要求，LED照明燈開始在迅速進入人們的視線，LED作為節能照明設備，越來越受到人們的關注。本人根據相關球場工程的安裝案例特設計套室內球場的LED照明替代傳統金鹵燈的相關方案供大家參考。

本方案燈具主要適用：室內籃球場、羽毛球館、網球館。

建議使用單位：企業員工球場，單位室內球場，體育場館，訓練場館，一般性室內比賽場館。

本方案相關球場參考數據：

        整體場館尺寸：長：34.6米寬：21米  高：10米

        球場比賽場地：長：28米寬：15米（標準尺寸）

（以上數據為室內籃球場地）

注：室內籃球場的結構變化繁多，場地大小，房頂高度，最好能提供場地實際情況，本公司可根據情況而量身設計。

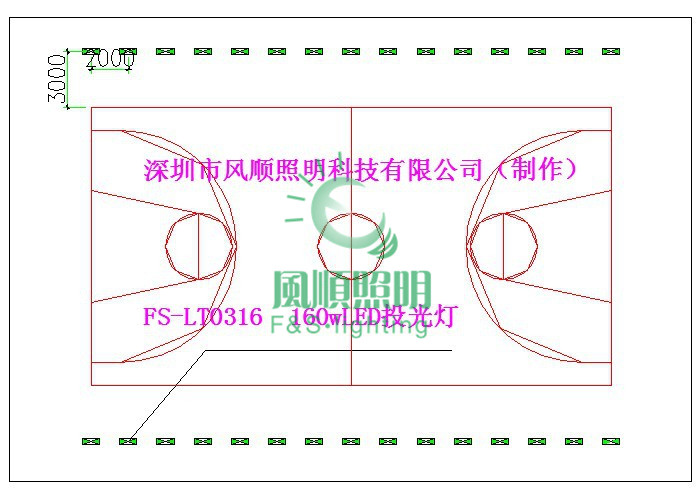

室內籃球場LED燈具布置平面圖

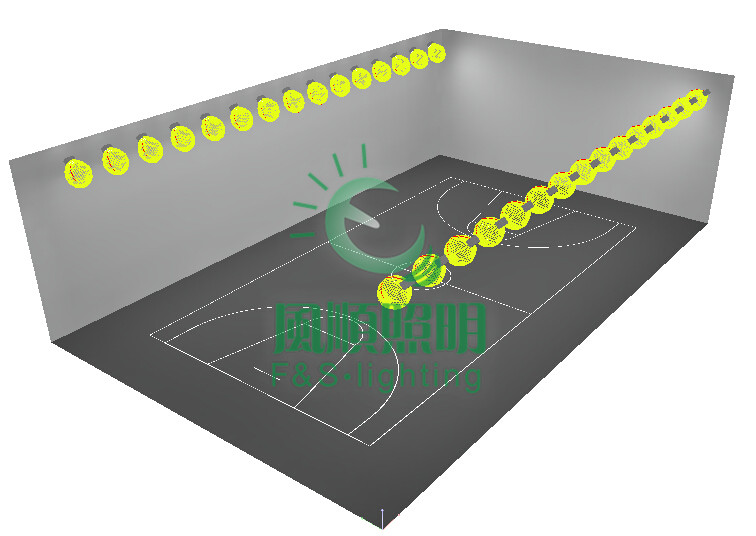

本方案合計使用30套160wLED照明燈具

中間部分為比賽場地區域，照度要求較高，采用密集布置，整個比賽區域倆側布置30套160wLED投光燈

四周為觀眾席或休息區，照度要求相對較低，因此稀松布置。

采用雙線路控制：比賽區域與觀眾、休息區域分開控制，平時訓練時可不開觀眾席的燈具，達到更加節能的地步。

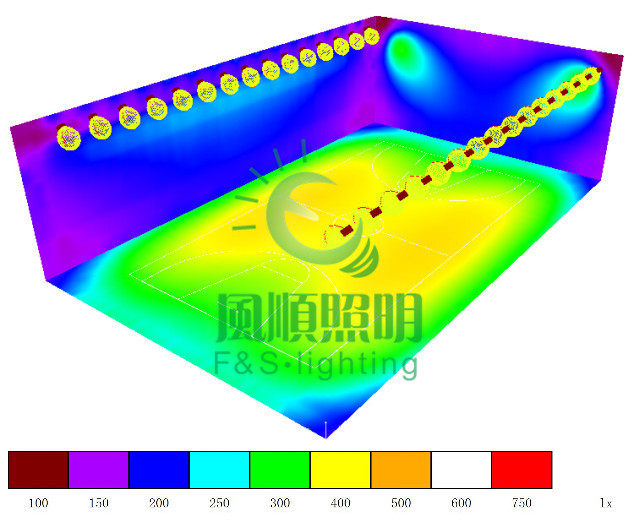

模擬照明效果的公式支持

    E=ΦNKCU /A

其中E——表示平均照度

  Φ——表示單個燈具的總光通量

   N——表示燈具的總數量

K——維護系數：隨著燈具中反射器和玻璃的受污染，以及光衰

    等，經過一段時間的使用后照度會有相對的下降，因此必

    須要先估算在內，按照場館環境，燈具的維護系數為0.5；

Cu——燈具射出的光通量利用系數，取0.8的值。

A——表示場地面積

比賽區域平均照明計算：

E（平均照度）=15500lm x 30盞 x 0.8 x 0.5 / 28m x 15m= 442.8Lx

注：以上計算數據表明，本方案已完全達到室內籃球場標準照度要求，可完全替代甚至超越原金鹵燈400w的照度要求

LED燈具與傳統金鹵燈的對比具有的優點：

1、             使用壽命長，目前市場上的金鹵燈是質保期主要在一年左右，而LED的質保期在三年以上

2、             自耗功率小：LED燈具的自耗功率僅為金鹵燈的10分之一

3、             維護成本低：LED燈具可做到3年免維護，而金鹵燈因為其自身的原因基本上必須達到一年更換一次光源2年更換一次整流器，燈具維護成本以及人工成本大大提高。

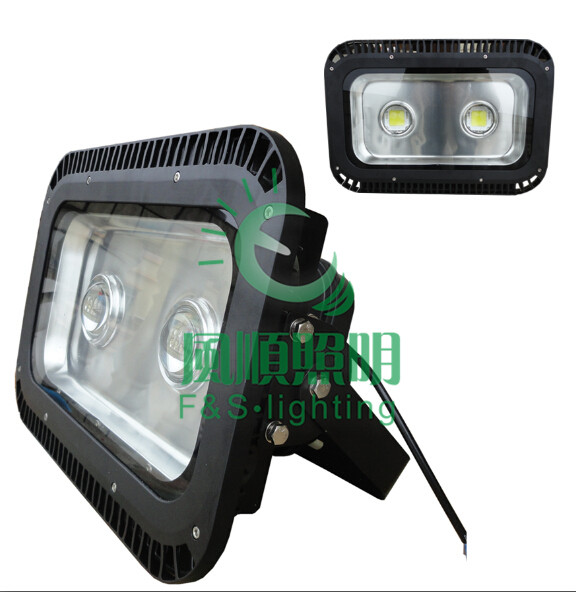

室內籃球場LED照明燈選用燈具：



名稱：160wLED投光燈

型號：FS-LT0316-160
材質：壓鑄鋁+鋼化玻璃
防護等級：IP65
輸入電壓：AC85~265V
頻率：50-60Hz
光衰：8500小時<5%
發光角度：120°
功率：160w
燈珠數量：2顆80w

尺寸：長：450mm 寬：315mm 高：225mm
芯片：臺灣晶元芯片
光通量：100 lm/w
色溫：5000k-6000k（正白）
工作溫度：-30℃~+55℃
工作濕度：10%-90%
功率因數：>9.3
恒流驅動電源：1w/350ma
顯色性：>80Ra
使用壽命：>50000小時
凈重：9 kg
產品實行質保倆年

附表對比：

160WLED燈與400W金鹵燈性能參數對比

節能效益計算：

1、節省電費比較

按每天用電5小時，1年365天計算，每度電為1.0元，以現有燈具數量為例：

160WLED投光燈：0.172度/支×5小時×365天×1.0元×35套=10986.5元；

400W金鹵燈：0.485度/支×5小時×365天×1.0×35套=30979.3元;

以上計算得出：35盞160wLED投光燈1年節電費用：

160wLED投光燈比400W金鹵燈每年節約30979元-10986元=19993元，省電64%

三年共節省電費：1年19993元×3年=59979元

2、維護成本比較

      注：按照金鹵光源電器平均壽命和維護頻率來計算，每套燈具每年需更換1次光源，每2年半更換1次電器，400W亞明牌金鹵燈光源價格為：100元，電器價格為：150元。

  160wLED投光燈3年維護成本為：0元。

    400W金鹵燈3年的維護成本為：9900元+4950元=14850元。

            一年需更換光源35支，鎮流器三年每套更換1次，維護成本為：

光源的維護成本:35套光源×三年更換3次×單價100元=10500元

        電器的維護成本:35套電器×三年更換1次×單價150元=5250元

上述綜合：三年共節約維護成本為59979元+15750元=75729元

（此項維護成本未包含人工費用）
