該系統提供標準MODBUS協議接口支持：

WINCC HMI 組態王 PLC 接口數據。

一．概述

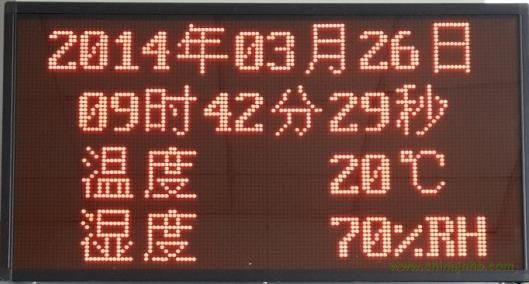

在高度自動化的工廠里，有許多無需工人駐守的PLC設備，它們平時正常自動工作，只是在發生故障（異常）時，

能夠把故障信息發送到LED顯示屏上顯示，及時通知巡視人員處理。

PLC設備以控制為主，通訊信息多以簡單代碼的形式表示及傳送，PLC處理復雜的通訊信息和LED顯示圖片信息比較復雜，

幾乎無法實現這類的通訊過程，所以要求LED電子看板控制卡能夠適應PLC的通訊特點作相應的調整。

二、實現方式

因為PLC設備都支持Modbus協議和485通訊接口，所以我們的LED控制卡集成了Modbus協議，以便與PLC設備通過485接口進行簡單通訊。

事先把所有故障信息逐一編碼，PLC發送簡單故障信息編碼給LED控制卡即可。

事先把每一條編碼的故障信息設計對應的顯示圖片，通過附帶的顯示編輯軟件按照編碼順序保存在電子看板控制卡內。

三、系統組成及工作流程

系統包括一個LED電子看板顯示屏，若干個PLC設備和報障管理PLC設備，它們通過Modbus協議交換信息。

報障PLC收集完畢所有設備的故障信息后，再通過Modbus把所有的故障代碼發送到LED控制卡。

PLC通過Modbus協議發布故障代碼，通訊過程簡單；

LED電子看板采用異步控制卡，故障信息發布完畢后，可脫離電腦運行。
