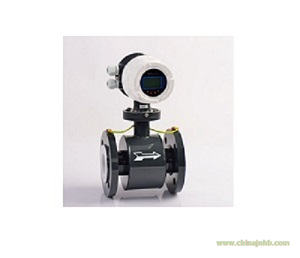

HCMF系列智能電磁流量計DN6~DN3000

HCMF系列智能電磁流量計簡介：

HCMF系列智能電磁流量計是根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例。被測流體必須是導電性的液體或漿液，其導電率應當小于50μs/cm可使用具有等電位屏蔽的雙芯雙重屏蔽線或高頻轉換器，被測流體不應含較多的鐵磁性物質或氣泡，應根據被測流體的特性選擇合適的壓力等級，襯里材料，電極材料以及儀表結構形式。采用16位嵌入式微處理器，運算速度快，精度高，低頻矩形波勵磁，且勵磁頻率可編程設置，提高了流量測量的穩定性；廣泛用于化工化纖，食品，造紙，制糖，礦冶，水利制藥等工業領域。

HCMF系列智能電磁流量計適用于：

●飲用水、污水

●水處理行業

●熱力一、二次網

●強酸、強堿、鹽酸

●紙漿、礦漿、泥漿

●啤酒、飲料、海水

HCMF系列智能電磁流量計產品特點：

測量不受流體密度、粘度、溫度、壓力、和電導率變化的影響。

無阻流部件、無壓損，直管段要求較低，對漿液測量有獨特的適應性。

系列公稱通徑DN6~DN3000，傳感器襯里和電極材料有多種可以選擇。

轉換器采用新穎勵磁方式，低功耗，零點穩定，精確度高，流量范圍可達1500:1

在現場可根據用戶實際需要在線修改量程。

高清晰度背光LCD顯示，全中文菜單操作，簡單易懂。

具有自檢和自診斷功能。

插入式電磁流量計，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對安裝與價格優勢。

HCMF系列智能電磁流量計計技術參數：

最高流速:15m/s

精度等級及對應重復性:±0.5%R（管道式）

                     ±1.0%R（管道式）

                     ±1.5%R（插入式）

                     ≤0.1%（管道式）

                     ≤0.2%（管道式）

                     ≤0.3%（插入式）

流體電導率:≥5μs/cm

公稱壓力MPa:1.0    1.6    2.5    4.0

襯里材料和流體最高溫度:

普通橡膠襯里：          - 20 ~ + 60C°

高溫橡膠襯里：          - 20 ~ + 90C°

常溫聚四氟乙烯襯里：    - 30 ~ + 120C°

高溫聚四氟乙烯襯里：    - 30 ~ + 180C°

環境溫度

傳感器： - 25 ~ + 60C°

轉換器：   - 10 ~ + 60C°

流體方向:正、反、凈流量

供電電源:交流：AC220V , 電壓適應范圍： AC 180~240V ， 45~63HZ

         直流：DC24V , 電壓適應范圍 ：DC 16~DC36V

量程比:150:1

直管段長度:管道式： 上游≥5DN ， 下游≥2DN

外殼材質:壓鑄鋁，噴塑涂層，IP66

防爆等級:EXD(ia)iaqIICT5

連接方式:法蘭連接(國標)，可選其他標準

法蘭材質:碳鋼，可定制不銹鋼

功耗:小于15W

間距（分體）

轉換器距傳感器一般不超過100米，超過100米需特殊定做。
