使 用 說 明 書
安全警告：接線之前，確保所有的電線沒有短接在一起，接線順序按照485-L-P-B-S-W來接線。不得在未接蓄電池的情況下接通發電機組，否則會造成發電機組和控制器損毀！

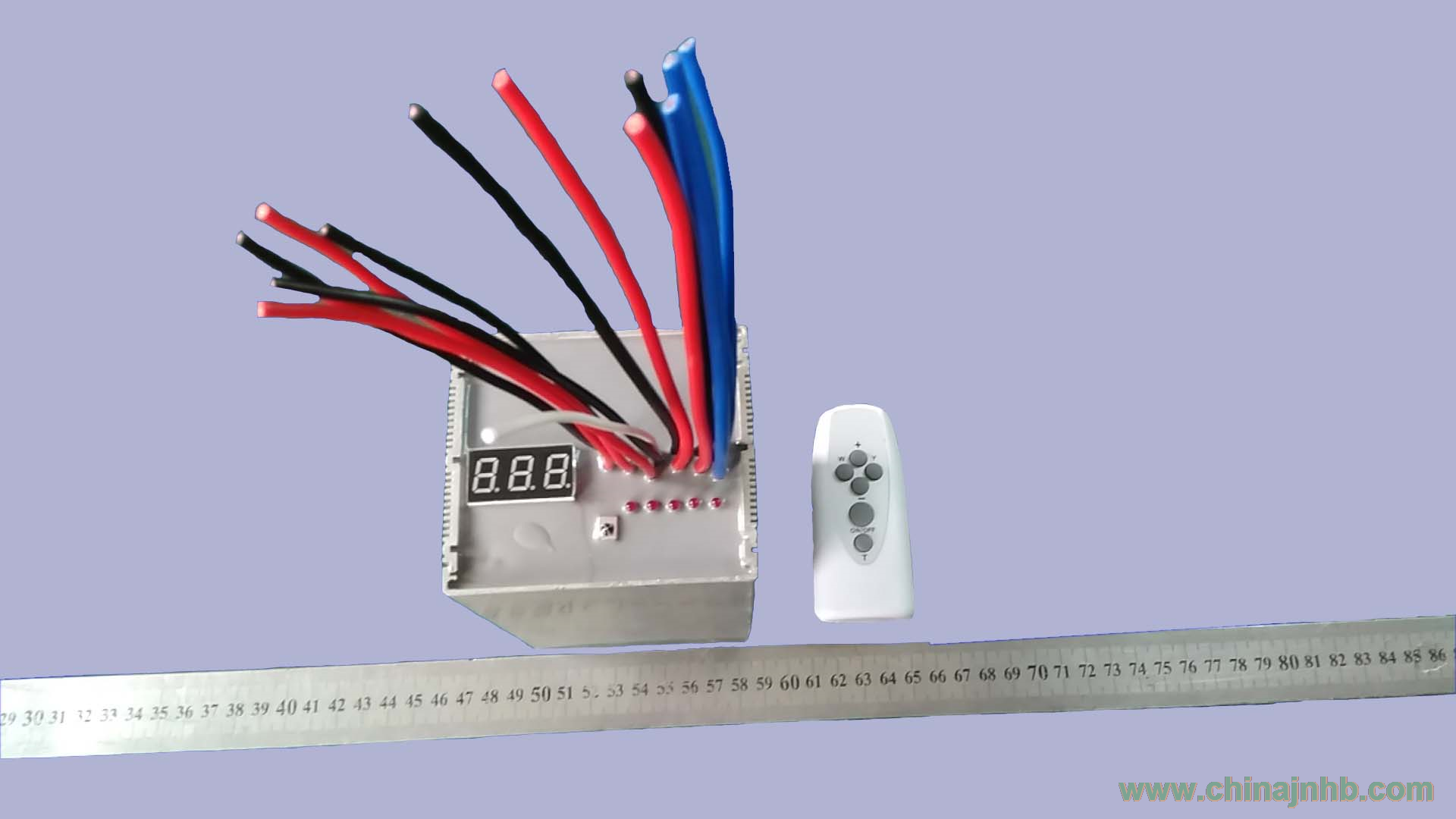

本安裝使用說明書適用于300W,24V 防水型 市電互補 控制系統。
1、 主要功能
1.1 風力發電機超載自動卸荷。
1.2 蓄電池不足以供電時，市電自動接入，確保負載正常工作。
1.3 防止蓄電池過充電、過放電保護功能。
1.4 防止夜間蓄電池向太陽能電池板反向充電保護功能。
1.5 防止電涌沖擊功能。
1.6 控制器與卸荷器為一體式結構。
2、 技術指標
|
重量
|
2.0kg
|
|
路燈額定輸出電壓(DC)
|
24V
|
|
路燈額定輸出功率(DC)
|
120W
|
|
太陽能電池組件
|
≤300W
|
|
風力發電機額定功率
|
≤300W
|
|
蓄電池欠壓保護（市電切入）
|
22.5V
|
|
電池亮燈電壓
|
26V
|
|
蓄電池欠壓恢復
|
電池靜態電壓大于亮燈電壓才恢復
|
|
蓄電池過充保護電壓
|
28.8V
|
|
電池過壓保護恢復時間
|
2min
|
|
風機自動剎車恢復時間
|
30min
|
|
控制器外殼防護等級
|
IP67
|
|
適用環境溫度(℃)
|
－10～40
|
|
海拔高度
|
≤1000
|
|
控制器外形尺寸
|
155x80x75
|
