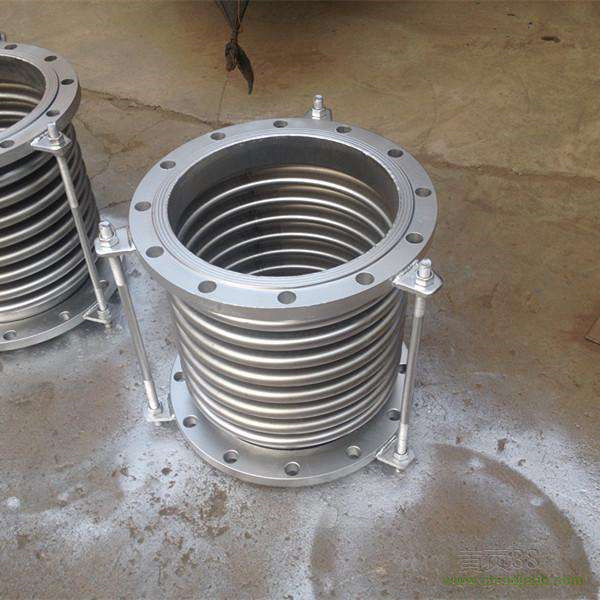

軸向型內壓式波紋補償器又叫軸向型波紋膨脹節，軸向型補償器，軸向型金屬膨脹節，由一個不銹鋼撓性波紋管和兩個端接以及其他零件組成。主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

我公司生產的軸向型內壓式波紋補償器結構簡單、價格低，因而凡是在管線上可能的地方應優先予以考慮。

軸向型內壓式波紋補償器介紹：

1、用途：軸向型內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

2、型號：DN32-DN8000，壓力級別0.1Mpa-2.5Mpa

3、連接方式：法蘭連接、接管連接

4、軸向補償量：18mm-400mm

產品軸向補償量：18mm-400mm

內壓式波紋補償器對支座作用力的計算：

內壓推力：F=100·P·A 軸向彈力：Fx=Kx·（f·X）

橫向彈力：Fy=Ky·Y 彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向實際位移量mm

Ky：橫向剛度N/mm Y： 橫向實際位移量mm

Kθ：角向剛度N·m/度　θ ：角向實際位移量度

P：工作壓力MPa A：波紋管有效面積cm2(查樣本)

L：補償器中點至支座的距離m

河北永航達機械多年來本著用心制造，用情服務為宗旨愿與各界新老朋友攜手共進，竭誠合作，共創輝煌。歡迎有需要的朋友前來我公司選購軸向型內壓式波紋補償器。也可直接撥打我們的電話：15373316923（微信同步）。
