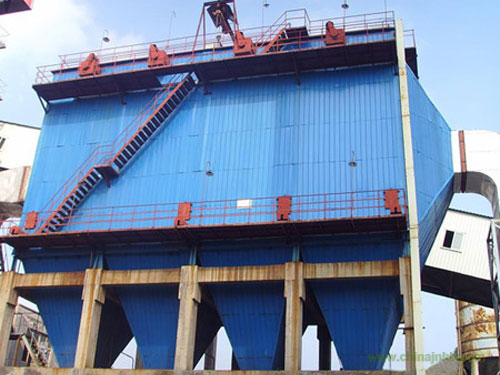

CDG型系列高壓靜電除塵器為節能型靜電除塵器，高效、節能、穩定。采用了全新的理念和技術路線，具有結構簡單，除塵效率高能耗低，運行安全方便等優點。除塵效率可達99.8%，電場能耗僅為常規靜電除塵器的十分之一。廣泛應用于冶金、建材、電力、化工等行業。1992年被國家環保局列為國家環保最佳實用技術推廣項目，用戶便布全國20多個省市。

CDG型系列高壓靜電除塵器采用高壓靜電原理凈化含塵氣體，即在陽極和陰極加上高壓直流電后形成高壓靜電場，氣體在電場力作用下產生電離，產生大量的電子和離子，當含塵氣體進入電場后，塵粒就與這些電子和離子結合起來，使塵粒荷電。在電場力作用下，荷電的塵粒迅速趨向與之電性相反的電極，CDG型系列高壓靜電除塵器最后在電極上釋放電荷并沉積在電極上，當粉塵沉積島一定數量時，通過振打裝置的作用使粉塵落入灰斗，被CDG型系列高壓靜電除塵器除去塵粒的凈化氣體則通過電場排入大氣。

CDG型系列高壓靜電除塵器的電源由控制箱、升壓變壓器和整流器組成。電源輸出的電壓高低對除塵效率也有很大影響。因此，靜電除塵器運行電壓需保持40一75kV乃至100kV以上。

CDG型系列高壓靜電除塵器技術特點：

一、優化的結構設計

在除塵器結構設計上，充分了考慮了粉塵慣性力、離心力、反靜電力。二次揚塵以及供電電源的波形性能、工作特點等因素的影響，采用優化的結構形式，最大限度的提高有效遷移速度，從而提高了除塵效率。在處理同等塵源的情況下，收塵面積可大幅度下降，即除塵器的尺寸和剛才消耗減少。這種小空間、低成本、高效率設計，為改造舊除塵設備提供了非常有利的條件。

二、獨特的供電電源

在除塵供電電源設計上與常規不同。他采用的是軟特性的穩定直流電源。穩定直流電壓比脈動直流電壓優越。電源工作的最佳點是在火花始發以下臨界處。在設計上，把電源供電整個過程夠控制在火花始發點以下的電暈放電狀態。不讓其進入火花放電狀態。火花放電實質上是正、負離子在電場中發生碰中釋放能力的一種現象，它對除塵毫無作用。常規靜電除塵器在整個供電過程中，包含了火花放電和電暈放電，并且絕大部分能量都在屬于火花電被浪費掉了。而本技術在處理同等塵源的情況下，電場耗能不足常規靜電除塵器的十分之一。

型號規格 截面積m2 電場長度M 極 板面 積m2 阻力mmH20 風速M/S 風量范圍m3/H

CDG750/1A(B) 0.44 4 18 ≤10 0-1.26 0-2000

CDG750/2A(B) 0.88 4 37.70 ≤10 0.57-1.19 1800-3800

CDG750/3A(B) 1.33 4 56.55 ≤15 0.59-1.22 2800-5800

CDG750/4A(B) 1.77 4 75.40 ≤15 0.6-1.23 3800-7800

CDG750/5A(B) 2.21 4 94.25 ≤20 0.6-1.24 4800-9900

CDG750/7A(B) 3.09 4 131.95 ≤20 0.6-1.17 6700-13000

CDG750/7×2A(B) 6.19 4 263.89 ≤30 0.58-1.17 13000-26000

CDG750/7×2A(B) 12.37 4 527.79 ≤30 0.58-1.21 26000-54000

型號規格 除塵效率% 比電阻Ω-Cm 使用溫度℃ 本 體重量T 供 電 設 備型 號 規 格

CDG750/1A(B) >99.8 104-1011- <120 2.72 CK-5mA

CDG750/2A(B) >99.8 104-1011- <120 4.44 CK-5mA

CDG750/3A(B) >99.8 104-1011- <120 5.15 CK-100KV/10mA

CDG750/4A(B) >99.8 104-1011- <120 70.86 CK-100KV/20mA

CDG750/5A(B) >99.8 104-1011- <120 91.75 CK-100KV/20mA

CDG750/7A(B) >99.8 104-1011- <120 16 CK-120KV/30mA

CDG750/7×2A(B) >99.8 104-1011- <120 28 CK-120KV/30mA×2

CDG750/7×2A(B) >99.8 104-1011- <120 52 2-CK-120KV/30mA×2
