用原理

在使用中，多個靜力水準儀的測壓強腔體通過通液管串聯聯接至液位容器，由高精度硅晶芯體傳感器測量，通過RS485信號傳輸到信號采集系統，通過壓力監測過程的信號變化傳輸至信號采集系統，通過分析計算，隨壓力測量的變化而同步變化，由此測出各測點的壓力變化量而分析地表的相對沉降高度。

產品概述

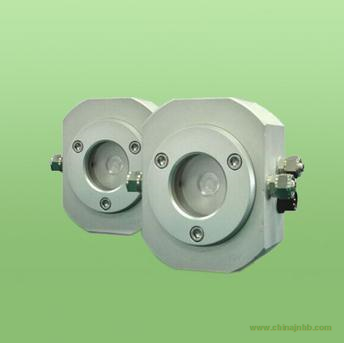

QY-SZ-A2液壓式靜力水準儀是由儲液器、進口高精度芯體和特殊定制電路模塊、保護罩等部件組成。適用于測量地量程小精度高的液位測量。主要應用于地鐵隧道,樓房地基沉降,大壩的測量。

產品用途

靜力水準儀是一種高精密液位測量儀器，用于測量基礎和建筑物各個測點的相對沉降。應用工地包括大型建筑物，如水電站廠、大壩、高層建筑物、核電站、水利樞紐工程，鐵路、地鐵、高鐵等各測點不均勻沉降的測量。

功能特點

★ 超高精度。高穩定性

★ 多種標準信號輸出選擇，用戶調試方便

★ 高精度、量程范圍寬

技術規格

量程：0-500-2500mmH2O

綜合精度：0.2mm

分辨率：0.01mm

年穩定性：0.5mm

輸出信號：RS485

供電電壓：7-12V DC

工作溫度范圍：-20～85℃

溫度補償范圍：0-60℃

過載能力：150%

外殼材料：航空鋁表面陽極化處理

電氣連接：防水四芯插件

防護等級：IP67

輸出信號接線方式（RS485）：

安裝固定方式：排氣閥朝上垂直安裝

應用影響

本產品在應用中可能出現的影響（簡單介紹鐵路動態事例）：

軌道交通列車一般由于自身車重，在運行時會產生諸如瞬間氣流、震動，導致產品在順時或一段時間后出現測量誤差較大的情況，以下舉例說明：

a. 儀器內部空氣壓強的變化

例如地鐵運行使得隧道內部空氣流動，導致靜力水準容器內空氣壓強有降低的趨勢，最終使得液面產生上升的趨勢，導致在一段長時間后測試儀器內腔出現少量空氣而影響測量精度（本產品設有排氣閥，可完美解決）。

b. 列車震動影響

列車車廂位于監測點附近時，使得監測點下沉，導致靜力水準容器內液面上升；列車遠離監測點后，監測點上抬，導致導致靜力水準容器內液面下降。列車瞬間通過會使容器液面產生上下震動而導致監測產品內部測壓腔體壓力變化波動（本產品回復穩定速度快）。
