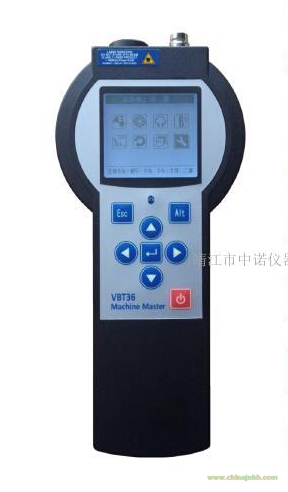

VBT36 機器狀態巡檢儀
機器狀態大師
安鉑VBT36 機器狀態巡檢儀是一個手持式的，多功能，低成本的機器狀態評價工具和數據采集器。其簡單易用，適合于設備維修和點檢人員，也適合生產操作者，用于測量、評價、記錄和跟蹤機器狀態，發現異常，并能夠?qū)ΤＲ姷臋C(jī)器振動故障進行診斷和趨勢監測。VBT36 是工廠開展?fàn)顟B(tài)監測，實現預測維修的基礎型儀器，是設備可靠性管理和TPM 的利器。
v 同時測量振動速度值，加速度值，和位移值；并利用ISO10816-3振動標準即時評價振動報警狀態。
v 同時檢測高頻振動BG和BV值，以及包絡解調值Env；并利用經驗準則評價滾動軸承健康狀態。
v 聽診器模式，濾波和非濾波，用于直觀評價軸承狀態。
v 激光指示的紅外測溫內置，便于檢查軸承座溫度。
v 頻譜和波形分析功能 - 低頻，中頻，高頻，包絡解調分析，使VBT36能夠敏感檢測各種機器故障的同時，保持簡單易用的風格。
v 自動量程，寬動態范圍，16位AD，頻率分辨率3200線，是保證機器故障檢測的高端性能指標。
v 支持USB有線和藍牙無線通訊。
儀器成套包包括如下部件：VBT36儀器主機（1）,仿皮儀器套（1）,電源適配充電器（1）,通訊/充電電纜（1）,加速度傳感器（1）,1/4-28 至M6 安裝螺釘（1）,傳感器螺旋電纜（1）,傳感器磁座（1）,不銹鋼傳感器探針（1）,監聽式耳機（1）,VBT35s/VBT36儀器使用手冊（1）,儀器標定和質保證書（1）,VBT-View 軟件CD或U盤 (1),VBT-View 軟件使用手冊(1),儀器及附件包（1）。
技術參數：
輸 入： 加速度傳感器，靈敏度100mv/g, IEPE電源 2.2mA@24V
BNC接頭
振動測量： 加速度 0-75 g P， 頻率范圍 10-20,000Hz
速度 0-750 mm/s RMS， 頻率范圍 10~1,000Hz
位移 0-7500 um P-P， 頻率范圍 10~1,000Hz
軸承狀態： BG值 0-75 g RMS， 頻率范圍 1k~20kHz
BV值 0-750 mm/s RMS， 頻率范圍 1k~20kHz
解 調 值： ENV值 0-75 g RMS， 頻率范圍 0-1,000Hz（濾波 1k-20kHz）
振動單位： m/s
2
，g，mm/s，ips，um，mil
幅值類型： RMS，P，P-P
測量精度： +/-3%
報 警： 內置ISO10816-3機器振動標準評價振動速度報警狀態
內置軸承狀態經驗值準則評價軸承報警狀態
頻譜分析： 譜線數：800，1600，3200；窗函數：漢寧窗；平均次數：4
低頻：速度 10-400Hz, mm/s RMS
中頻：速度 10-1,600Hz, mm/s RMS
高頻：加速度 10-20,000Hz, g P
解調：0-1,000Hz，濾波范圍1k-20kHz, g P
紅外測溫： 測溫范圍：-20～120℃，激光點指示目標，同時顯示環境溫度
可調輻射系數
精度：±2℃，分辨率1℃，單位：℃或 ℉，測距系數8：1
激光指示: Class 2 激光器 λ=650nm, P
max
=1mW, IEC60825-1:1993+A1:1997+A2:2001
耳 機： 阻抗48歐姆, 10Hz-20kHz或1k-20kHz, 可在儀器上調節音量
顯 示： 單色圖形液晶 LCD，160x160點陣，LED背光
內 存： 24M Flash
通 訊： USB 2.0 接口；藍牙無線
電 池： 鋰離子 3.6V 3000mAh，充滿電可連續使用24小時以上
充 電 器： 4.2V 1000mA，充電時間4小時
使用溫度： -10～50℃
尺 寸： 214長 x 58/94寬 x 39.5厚
重 量： 300克，不含傳感器和電纜
