一、概述
固液分離是一種機械過濾的方法。它適用于把液體中存在的微小懸浮物質（紙漿纖維）最大限度地分離出來，實現固、液兩相分離的目的。固液分離與其它方法的區別在于過濾介質空隙特別小，借助篩網回轉的離心力，在較低的水力阻力下，具有較高流速性，截留住懸浮固體。
本設備是針對現有微濾機易堵塞、易破損、維修維護工作量大、二次投資多等問題專門研制的，是適用于造紙廢水處理的最佳實用設備之一。
該設備是吸收新西蘭萬全機技術，針對我國國情開發的一種新型固液分離機。它廣泛適用于需進行固液分離的各種場合，如城市生活污水、造紙、食品、紡織、印染、化工污水等的過濾，達到封閉循環重復使用。
二、主要性能參數
|
|
XWN1
|
XWN2
|
XWN3
|
XWN4
|
XWN5
|
XWN6
|
XWN7
|
XWN8
|
|
過濾面積(m2)
|
5
|
7
|
9
|
11
|
14
|
17
|
20
|
30
|
|
過濾網目(目)
|
60-250
|
|
過濾白水能力(T/H)
|
50—100
|
80—150
|
100—200
|
120—240
|
150—300
|
170—350
|
220-400
|
300-500
|
|
濾筒轉速(r/min)
|
4—6
|
|
沖洗水壓力(Mpa)
|
0.3
|
|
電機功率(KW)
|
1.1
|
1.1
|
1.5
|
2.2
|
2.2
|
3
|
4
|
5.5
|
|
濾筒直徑
|
Ф960
|
Ф1250
|
Ф1250
|
Ф1500
|
Ф1500
|
Φ1500
|
1500
|
Φ1800
|
|
濾筒有效長度
|
1950
|
1800
|
2300
|
2400
|
3000
|
3650
|
4300
|
5500
|
|
SS去除率(%)
|
70—85
|
|
COD去除率(%)
|
35—50
|
注：當廢水濃度越高、網目越高、SS、COD去除率越高。
三、主要結構及工作原理

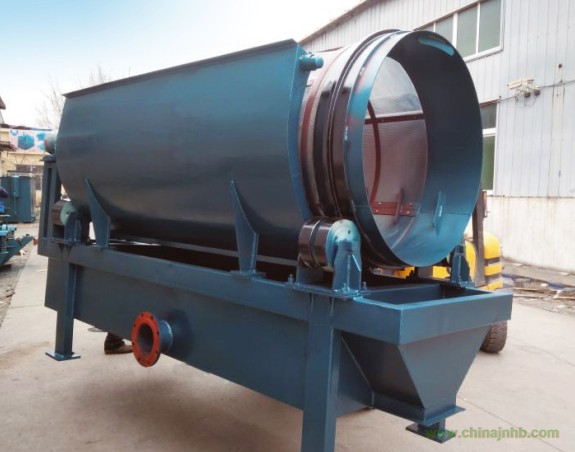

固液分離機是一種機械過濾的裝置，主要有傳動裝置、溢流堰布水器、沖洗水裝置、濾筒、底座等主要部件組成，外濾網為不銹鋼絲網，內濾網為尼龍網。其工作原理是將處理水從水管口進入溢流堰布水器，經短暫穩流后，由出水口均勻溢流，分布在反方向旋轉的濾筒濾網上，水流與濾筒內壁產生相對剪切運動，濾水效率高，固形物被截流分離，順著筒內螺旋導向板翻滾，由濾筒另一端排出，從濾網濾出的廢水在濾筒兩側的防護罩導流作用下從正下方出水槽中流走。該機濾筒外配有沖洗水管，用壓力水(3kg/cm2)呈扇形噴射以沖洗疏通濾網，保證濾網始終保持良好的過濾能力。
設備特點：
1、結構簡單，運轉平穩，維修方便，壽命長。
2、過濾能力大，效率高，一般廢水纖維回收率大于80%。
3、占地小、費用低、低速運轉、自動保護、安裝方便、節水節電。
4、全自動連續工作、不需專人看管、回收纖維濃度最高可達12%以上。
5、通過換不同網目的濾網可代替濃縮機和圓網脫水機使用。
