臺車爐概述
臺車式爐屬于間隙式變溫爐，主要用于鋼錠鍛前加熱或工件熱處理，因此其爐型可分為臺車式加熱爐和臺車式熱處理爐。爐子由爐膛、可移動臺車及爐門三部分組成。
臺車式加熱爐與臺車式熱處理爐主要區別為爐內溫度，加熱爐爐溫為：1200~1300℃，熱處理爐爐溫為：650~1200℃。

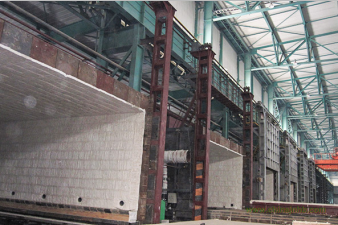

臺車爐內襯保溫結構
● 臺車式加熱爐保溫：
爐頂、爐墻、爐門：采用含鋯型陶瓷纖維模塊JSGW-589，保溫厚度300mm；補償毯采用含鋯陶瓷纖維毯JSGW-512；背襯毯采用高純陶瓷纖維毯JSGW-312，保溫厚度50mm。
爐底：采用耐火磚。
● 臺車式熱處理爐保溫：
爐頂、爐墻、爐門：采用含鋯/高純型陶瓷纖維模塊JSGW-589/389，保溫厚度300/250mm；補償毯采用含鋯/高純陶瓷纖維毯JSGW-512/312；背襯毯采用高純陶瓷纖維毯JSGW-312，保溫厚度30/50mm。保溫厚度與材料選擇，根據熱處理溫度來確定。
爐底：采用耐火磚。
技術優勢
爐頂與爐墻結合部位密封處理：爐頂與爐墻連接處是襯里的薄弱區，容易形成漏氣或竄火，使爐襯的保溫效果降低，同時影響爐襯的使用壽命。為防止該部位出現貫通縫，墻與墻、墻與頂的連結處采用陶瓷纖維模塊與陶瓷纖維背襯毯錯縫連結方式。同時為防止熱面層陶纖模塊連結處的高溫收縮，在墻頂結合處設置一條補償縫，采用與模塊同等材質纖維毯對折，保持30%以上的壓縮比，強行塞入，確保該部位的高溫密封效果。爐墻與爐頂連接處處理如下圖：
|
產品類型
|
標準型
|
高純型
|
鋯鋁型
|
含鋯型
|
|
分類溫度
|
1260℃
|
1260℃
|
1400℃
|
1400℃
|
|
加熱永久線變化(%)
|
1000℃×24h≤-3
|
1100℃×24h≤-3
|
1280℃×24h≤-3
|
1350℃×24h≤-3
|
|
導熱系數(W/m.k)
密度：220kg/m3
|
200℃: 0.050～0.060
400℃: 0.095～0.120
600℃：0.160～0.195
|
|
密度：kg/m3
|
220
|
|
常規規格
|
300×300×300（根據用戶要求可制做其他規格）
|
|
包 裝
|
內塑料袋，外編制袋
|
