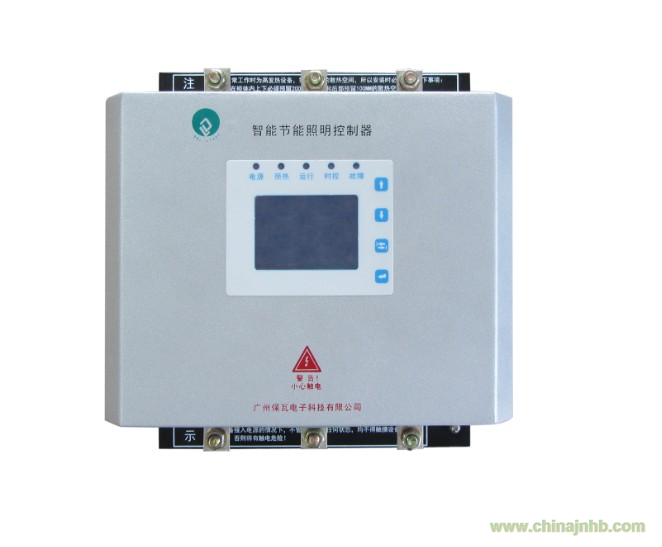

智能照明監控終端GGDZ-3075

GGDZ系列智能節能照明控制器

概述(聯系人：王鑫寶（先生）  手機：13535325513  QQ2850656093)

智能照明監控終端GGDZ-3075

       GGDZ系列智能節能照明控制器是以微處理器技術和現代電力電子先進技術為基礎開發的高性能產品，能有效的降壓及限壓，延長燈具的使用壽命，減少維護費用，降低維護人員的工作量，節能效果達10%-35%，投資少見效快。

       GGDZ系列智能節能照明控制器在軟、硬件設計上采用了完善的抗干擾技術、防雷技術，并充分考慮了用戶使用的方便性，整機采用一體化設計，全中文顯示界面，操作更加簡單方便，配有RS-485接口，能將輸出電壓及電流上傳至上位機，并實現遠程控制。符合EMC的標準（GB/T13926.4-92），能長期安全可靠運行。

功能

 控制

     1）靈活的可編程控制功能，降壓限壓幅度、開關燈時間任意設定。

     2）控制模式有時控、光控、手動控制、上位機遠程控制及根據使用地點的經緯度天文控制。

     3）光照度轉換成光刻度，軟件設定開關燈時的光刻度。

     4）對鈉燈、汞燈等燈具設有可調的全壓預熱啟動時間，燈具能更充分的預熱，平穩過渡到正常工作狀態。

     5）能實現全夜燈及半夜燈控制，且有后半夜再降壓調流功能，節能效果更加理想。

     6）完善的再起動功能，當負載故障、外部供電故障結束后，能自動重新點燃燈具。

     7）三相開關燈時間及輸出電壓均可獨立調節，可接不平衡及不同類型負載。

     8）預留一組受時鐘控制的常開接點以實現特殊控制。

保護

     1）完善的防雷、過壓、過熱保護。

     2）三相獨立過載保護，報警提示。

     3）故障報警自動旁路功能，并能將故障信號上傳。

     4）斷電數據保護，在斷電時所設定的參數不丟失且時鐘仍然可以正常運行。

 界面

     1）菜單式參數設定，層次分明,完善的幫助及故障提示。

     2）四個按鍵實現全部參數的設定，操作簡單，使用方便。

     3）運行時可顯示三相輸出電壓及電流。

     4）選擇光控方式時，實時顯示當前光照刻度。

 通訊

     1）RS-485接口，能實現與上位機之間的信息傳輸。可通過上位機設定、修改參數，并能遠程監控系統。

     2）標準Modbus通訊協議（其他協議需另定制）。

     3）通訊速率：9600bps。

技術指標

     1）輸入電壓：220VAC±20%50Hz/60Hz，220VDC±20%

     2）額定工作電流（每相）：30A、40A、50A、60A、80A、100A、120A、160A、200A

     3）輸出相電壓設定范圍：170V～220V

     4）輸出電壓精度：±1.5%，定時精度：±10秒全壓預熱時間：1～60分鐘

     5）絕緣強度： 弱電回路對地——工頻500V 1分鐘

                                強電回路對地——工頻1500V 1分鐘

                                強弱回路之間——工頻1000V 1分鐘

     6）冷卻方式：強制風冷

     7）工作環境：無爆炸性氣體及粉塵的場合

     8）環境溫度：-10℃～+55℃

     9）貯存環境溫度：-25℃～70℃

     10）相對濕度：≤95%

安裝

由于GGDZ系列智能節能照明控制器采用強制風冷所以在安裝時應注意以下問題：

     1）GGDZ系列智能節能照明控制器在單獨安裝時，應保證底部和左右的通風間距必須大于100mm，否則將嚴重影響散熱效果，會導致功率元件損壞。

     2）GGDZ系列智能節能照明節電器控制器裝在密封的柜體內時，除考慮以上的通風間距外，還應考慮柜內的空氣流動，應在柜體上方開散熱窗或安裝通風扇。
