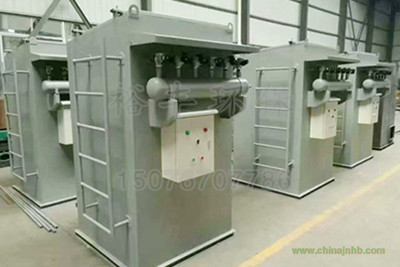

UF型單機除塵器結構組成：

1、箱體：包括殼體、濾袋、檢修門、濾袋套箍、花板，箱體設計耐壓2500Pa；

2、出風系統：包括風機、風機配用電機；

3、搖動機構：包括搖動用減速電機、曲桿、搖動連桿、搖動軸（或稱濾袋懸掛軸）；

4、進氣和排灰部分。

UF型單機除塵器適用范圍：

UF型單機除塵器廣泛用于鑄造工業、陶瓷工業、玻璃工業以及耐火材料、水泥建材、砂輪制造、化工制品、機械加工等等行業的除塵。該產品對比重較大的金屬切屑，鑄造用砂，如車床、磨床、銑床、砂輪機、拋光機等等，和中等比重的粉塵，如水泥、陶瓷粉、石膏粉、石棉粉、炭粉、顏料、膠木粉、塑料粉等等，以及比重較輕的非纖維性粉塵均有良好的除塵效果，該機組除塵效率大于99。5%。

UF型單機除塵器工作原理：

含塵氣體由進氣口進入灰斗或儲灰箱，通過花板孔或直接通過花板孔三種方式進入濾袋。含塵氣體透過濾袋變為凈氣，進入箱體，再經箱體上部排氣口，由風機排走。粉塵積附在濾袋的內表面，且不斷增加，使袋收塵器的阻力不斷上升。當阻力上升到1500—2000Pa時為了使袋收塵器繼續工作，需定期清除濾袋上的粉塵。具體清灰時，首先關閉頂上風機，搖動電機上偏心作用，帶動連桿，使搖動軸左右來回轉動，濾袋就呈波紋狀態，使粉塵掉下，卸出。

UF型單機除塵器是一種小型單機收塵器。UF單機除塵器的濾袋材質采用滌綸針刺氈，允許連續使用溫度小于120℃，震打清灰搖擺裝置清灰能力較強，在入口濃度較大，達100g/Nm3時，出門排放濃度100g/Nm3，除塵效率可達99。9%。
