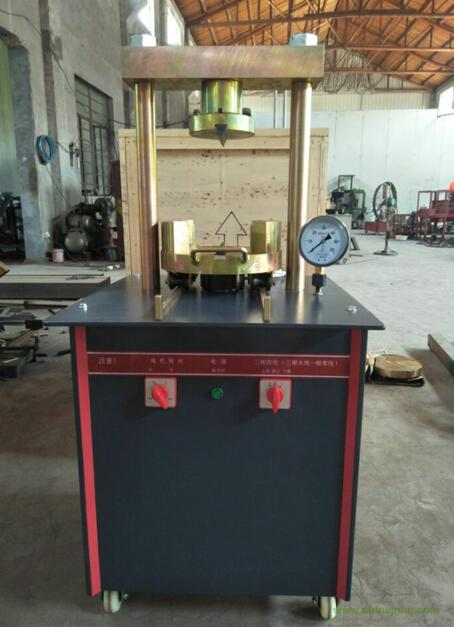

KTZP-II混凝土抗滲模脫裝一體機

一、概述

本機是混凝土滲透儀的配套產品，在該機上可做混凝土抗滲試件的壓入(裝模)，頂出(脫模)，劈裂，采用液壓控制系統，能較為輕便的完成抗滲脫模/裝模等程序。尤其可滿足水泥混合料等高強度試件的脫模要求，是實驗室更新換代的最好產品。

二、主要規格和技術參數

1 測力表量程：0－60MPa；最大脫模力：200KN
2上升速度： 100mm/min
3 油液最大工作壓力：10 MPa
4 活塞直徑：120mm
5 活塞行程：100mm
6 電機規格：AC380V  1.1KW  910r/min
7 凈重：約220Kg
8 外形尺寸：700*690*1350mm(長*寬*高)

三、主要結構和工作原理
本機主要由機架、 液壓系統、 壓力表及電器系統組成。
1.機架部分：
主要由橫梁 、立柱、 托盤、 外殼、 底座等附件組成。橫梁可安裝脫模和制件附件，用于各種試模脫模用，托盤是用于脫模時模桶的定位和支撐。
2.液壓系統
由液壓缸、油箱、油管和接頭等組成。液壓泵為齒輪泵，排量為2.5ml/r，額定壓力20MPa，由電機直接驅動。
3.壓力表：
本機壓力表為2.5級耐震壓力表，用于測量缸內工作壓力，使用時注意壓力值嚴禁超過10MPa，以防損毀機件。
4.電器部分
由電動機、電磁閥、壓力繼電器、啟動開關、指示燈、升降開關等組成。升降開關控制油缸的上升、回油和下降。
