RJ-OPUSB-DL/T645  USB紅外通訊光電頭

產品規格書

功能概要：

紅外通訊光電頭主要用于所有需要38kHz調制紅外通訊的電表通訊。

USB紅外通訊光電頭主要功能是實現光電信號的轉換和將USB口虛擬成串口。產品通過自帶的紅外發射管和接收管與電表上的紅外接收管和發射管進行通訊，USB紅外通訊光電頭與電腦USB接口連接，內置芯片將電腦上的一個USB口虛擬成串口。所以上位機程序可以通過直接操作串口的方式，使光電頭和電能表進行通訊。

技術參數：

l        工作電壓：4V—5.5V；

l        工作電流：≤100mA；

l        紅外發射管：波長940nm；

l        紅外接收管：38kHz調制頻率；

l        最高傳輸波特率2400bps；

l        數據傳輸的光路周圍環境光強度小于5000lx時，有效通信距離大于4 m；

l        本產品從USB口取電，無需外接電源；

l        符合DL/T645通訊技術規范。

使用方法:
把光電頭的USB口插入PC，調整光電頭位置使接收器的光軸與發射器的光軸保持一致，距離可以在4m內調節，連接完成。

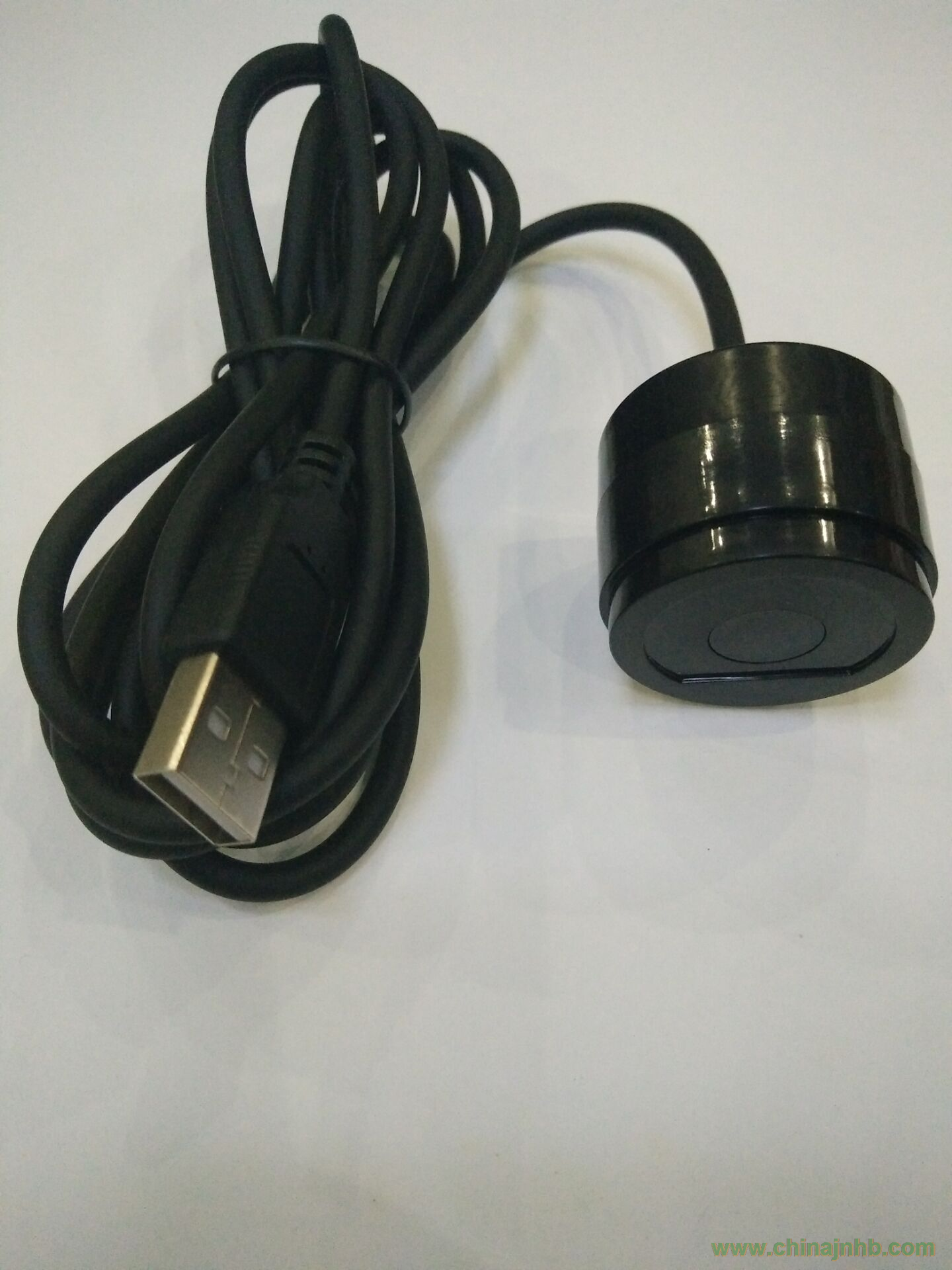

產品外形:
1、數據傳輸接口為標準USB接口。

2、光電頭外殼為黑色圓柱形。

3、圓形TPE直線，線長2米。

4、尺寸：32 X 26 mm。
