RJ-OP232-ANSI圓柱形串口抄表光電頭

產品規格書

功能概要：

圓柱型串口抄表光電頭主要用于電能表參數讀寫、電量數據抄讀。在國外使用普遍，適用于ANSI C12.18 Type 2規約系列電能表。

規格特點

規約標準:ANSI C12.18 Type 2

傳輸接口: RS232

外殼材料類型:黑色ABS

電纜長度: 1m /黑色，直線。

工作電流: ≤45mA (抄送信號)

波特率: 300-19200

波長: 940nm

工作溫度: -25℃—60℃

保存溫度: -40℃——70℃

使用方法:
將光電頭數據傳輸接口與對應串口進行連接，并將光電頭對準電表上的相應位置（光電頭內帶磁鐵會牢牢吸合在電表上），注意光電頭吸合在電表上的方向，連接完成．

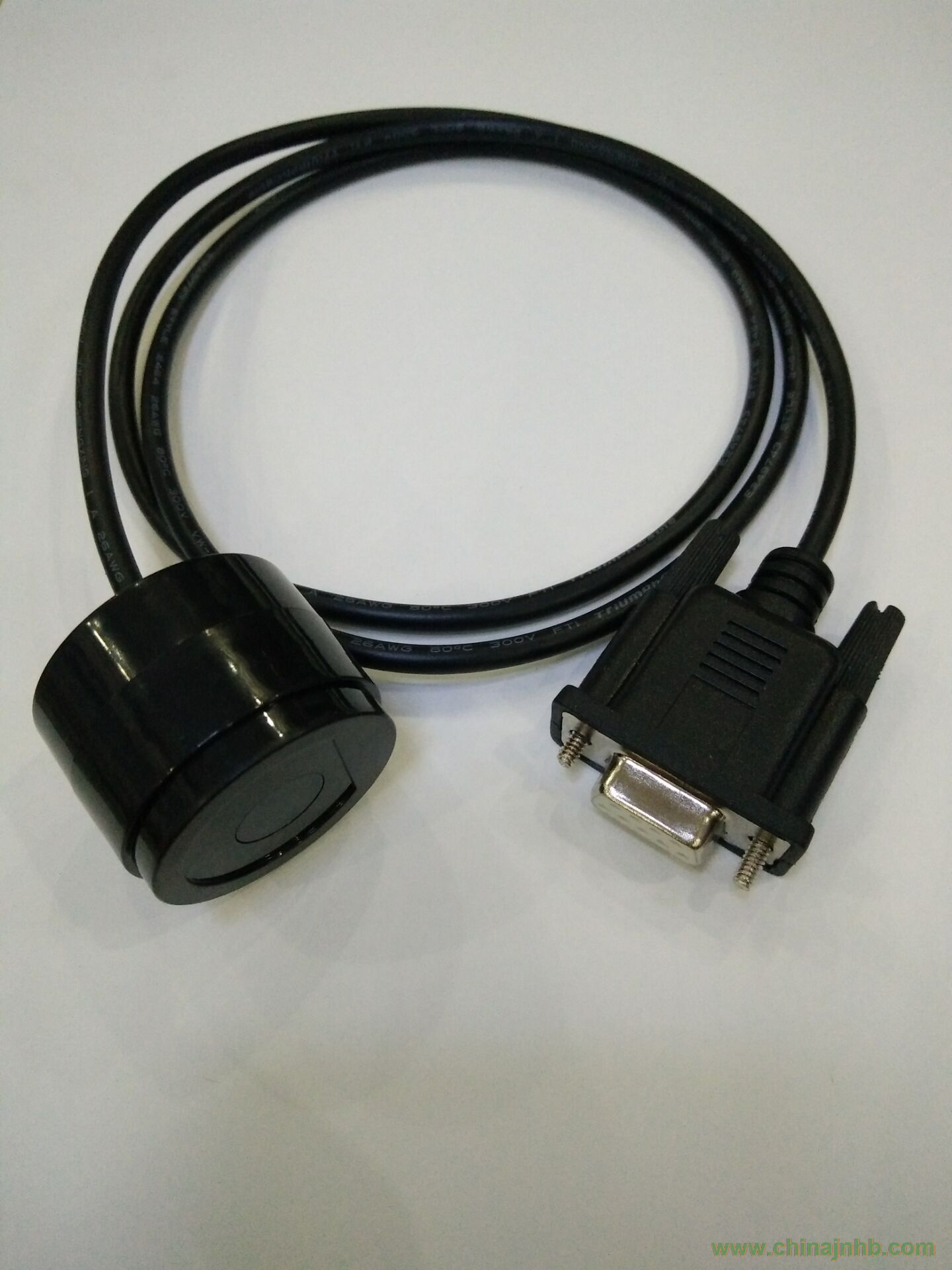

產品外形:
1、數據傳輸接頭為DB9頭。

2、光電頭外殼為黑色圓柱形。

3、尺寸：32 X 26 mm。
