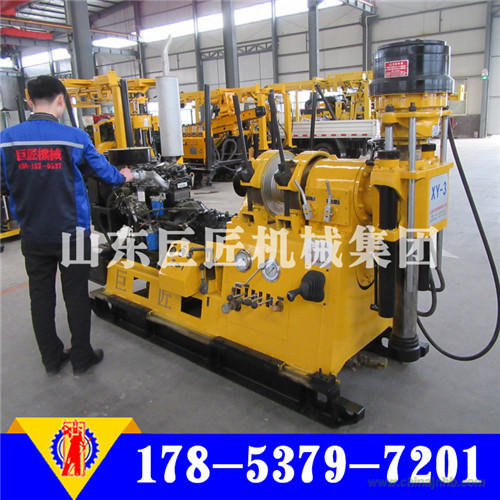

一、XY-3巖芯鉆機簡介
XY-3系列鉆機是一種中淺孔巖芯鉆機，是以金剛石鉆進為主的，適應多種鉆探工藝需求的立軸式巖芯鉆機。可匹配相應電動機或柴油機為動力。鉆機架構簡單、拆解方便、操作容易。
二、XY-3巖芯鉆機主要特點
1、鉆機采用LG140型汽車變速箱總成，具有10個轉速級數和合理的調速范圍；
2、扭矩大，承載力強，可實現遠距離操縱變速，操作集中方便；
3、裝機功率大，具有2檔反轉速度，便于處理事故；
4、具有常閉式液壓卡盤，操縱方便靈活；
5、可實現立軸和卷揚機的獨立操作；
6、立軸通孔直徑大，可換用大六方主動鉆桿。
三、XY-3巖芯鉆機使用范圍
地質普查勘探、道路及高層建筑物基礎勘探、各種混凝土結構檢查孔、江河堤壩，路基灌漿孔鉆孔和直接灌漿、民用水井及地溫中央空調等。
四、XY-3巖芯鉆機技術參數
|
整機參數 Unity machine parameter
|
|
鉆孔深度 Driling depth
|
600m
|
|
開孔直徑
Maximum openhole caliber
|
325mm
|
|
終孔直徑 End hole caliber
|
75mm
|
|
鉆桿直徑 Drill rod calier
|
Φ60
|
|
鉆孔傾角 Drill angle
|
90～65°
|
|
鉆機重量Drill weight
|
1800kg
|
|
鉆機尺寸
Unity machine dimensions
|
2600*900*1750mm
|
|
立軸 Spindle
|
|
立軸轉速（正）Spindle speed (forward)
|
30 53 88 145 222 r/min
143 250 414 684 1050r/min
|
|
立軸轉速（反） Spindle speed (reverse)
|
29 137r/min
|
|
立軸行程Spindle stroke
|
600mm
|
|
立軸內孔直徑 Spindle inner diameter
|
96mm
|
|
立軸提升能力 Lifting capacity
|
6000kg
|
|
卷揚機 Hoist
|
|
|
3000kg
|
|
單繩提升速度
Single line lifting speed
|
0.5 0.9 1.4 1.9m/s
|
|
卷筒直徑 Reel diameter
|
200mm
|
|
鋼絲繩直徑 Wirerope caliber
|
13mm
|
|
鋼絲繩容量 Wirerope length
|
50m
|
|
泥漿泵Mud pump
|
|
型號 Type
|
臥式三缸BW-250型泥漿泵
|
|
壓力Pressure
|
1.3Mpa
|
|
工作壓力 Work pressure
|
0.7Mpa
|
|
進水管直徑 Inlet pipe caliber
|
75mm
|
|
出水管直徑Outlet pipe caliber
|
50mm
|
|
齒輪泵 Gear oil pump
|
|
雙聯齒輪油泵 Duplex gear oil pump
|
CBF-F63/25
|
|
前流量壓力Water inlet pipe diameter
|
63L/min 20Mpa
|
|
后流量壓力Water outlet pipe diameter
|
25L/min 20Mpa
|
|
鉆機動力 Driling rig Pover
|
|
柴油機Diesel engine
|
39kw 2200r/min
|
|
電機 Electric motor
|
22kw
|
★以上參數如有改動，恕不另行通知。（Any change of the parameters mentioned above can be made without prior notification.）
山東華巨機械有限公司供應XY系列巖心鉆機/地質勘探鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XY-4、XY-44A、XY-8。
