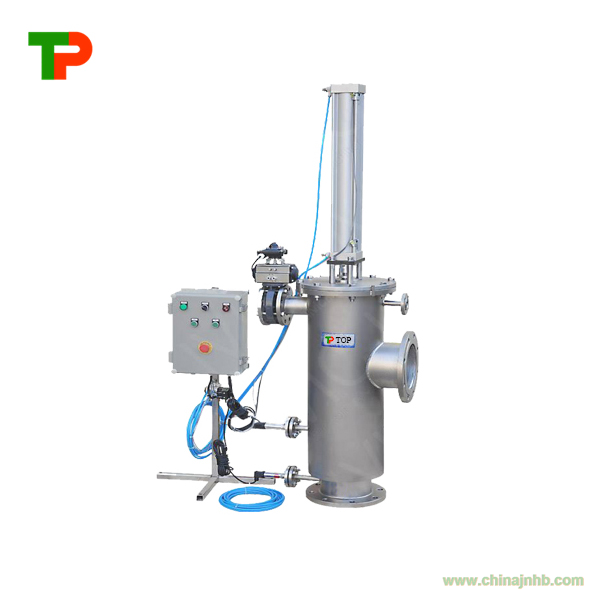

簡介

TPE 系列伯努利自清洗過濾器（簡稱TPE過濾器），是專為壓力管道系統上的連續過濾而設計的，能夠濾除各類水質（如海水、湖水、循環冷卻水等）中的顆粒雜質。TPE過濾器基于伯努利原理的創新設計，結構簡約，具有極高的運行可靠性。

伯努利清洗原理

 TPE過濾器以氣缸驅動清洗盤，當清洗程序啟動時，活塞桿驅動清洗盤向下進入濾元內部，濾元內部未過濾液體穿過清洗盤與濾元之間的縫隙，清洗盤周圍的液體流速增大，由于伯努利效應，清洗盤周圍的壓力減小，低壓產生的抽吸作用使得濾元外部濾出清液反向沖洗濾元內表面，使濾元內表面的顆粒雜質脫落下來，并隨未過濾液體排入排污管道。TPE過濾器完整工作階段示意圖如右圖所示。

技術特點及優勢

■ 結構簡單可靠，僅有兩個活動部件（清洗盤、排污閥）
■ 非接觸式清洗，顆粒不會被擠出濾元，出色的雜質去除效果
■ 清洗和排污時能夠保持穩定的低壓差，小于0.011MPa
■ 極低的工作壓力需求，最高0.03MPa
■ 流量范圍廣，單機流量5-7000m3/h
■ 自清洗時流量不間斷
■ 過濾精度0.1-2mm
■ 安裝形式靈活，水平或垂直均可

■[V-SLOT] 100μm~2000μm，縫隙型濾元， 內表面光滑，易清洗，不易卡死雜質， 縫寬一致，世界頂級品質，精度精準，高強度結構，使用壽命長。

典型適用行業及流體

■ 適用行業: 水處理，循環冷卻系統，熱換器保護，保護噴嘴，壓艙水處理系統等
■ 適用流體: 地下水，海水，湖水，河水，冷卻循環水，廢水，工藝用水，清洗水

技術參數：

■ 工作壓力:0-0.3Mpa

■ 過濾精度：100-2000μm

■ 最大可攔截顆粒鋼：4mm

■ 設計壓力：0.6Mpa/1.0Mpa/1.6Mpa/2.0Mpa/2.5Mpa

■ 設計溫度：80℃（S 系列），60℃（G系列）

■ 流量范圍：30-7000m3/h

■ 清洗壓差：0.011Mpa

■ 控制系統：壓差與時間并行雙控模式

■ 進出口尺寸：DN65-DN600

■ 進出口連接標準：法蘭，HG20592-2009(兼容DIN)

                HG-20615-2009(ANSI B16.5)

■ 濾元類型：楔形縫隙金屬濾元（100-2000μm）

■ 濾元材質：316L/超級雙相不銹鋼/鈦2

■ 活塞桿材質：316L

■ 殼體接液材質：304/316L/CS/GRP

■ 防腐涂層：尼龍11，橡膠

■ 殼體密封材質：NBR丁晴橡膠（標配）/VITON(FKM）弗橡膠

■ 排污閥：氣動蝶閥，防護等級IP65

■公用供給要求：0.6Mpa 清潔干燥的壓縮空氣

■電源： 110V/220V（標準）/380V/440V AC,24V DC
