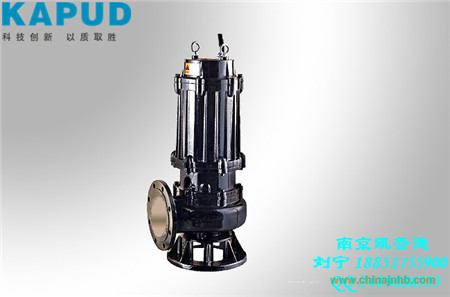

WQ/QW潛水排污泵，WQ/QW型潛水無堵塞排污泵-簡介
是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
WQ/QW潛水排污泵，WQ/QW型潛水無堵塞排污泵-特點
采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
■ WQ/QW潛水排污泵，WQ/QW型潛水無堵塞排污泵-型號意義：
■ 使用條件：
A、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
B、無內自流循環冷卻系統的泵，電機部分露出液面不超過1/3。
C、鑄鐵材質的使用范圍為PH5～9。
D、1Cr18Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
■ WQ/QW潛水排污泵，WQ/QW型潛水無堵塞排污泵產品特點：
①Q(mào)W(WQ)型潛水式無堵塞排污泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過潛水排污泵的能力，能有效的通過排污泵泵口徑的5倍纖維物質與直徑為排污泵泵口徑約50%的固體顆粒。
②QW(WQ)型潛水式無堵塞排污泵機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使?jié)撍盼郾冒踩B續運行8000小時以上。
③QW(WQ)型排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④QW(WQ)型潛水式無堵塞排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對WQ潛水排污泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對潛水排污泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液變化，自動控制潛水排污泵的起動與停止，不需專人看管，使用極為方便。
⑦QW(WQ)型排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨QW(WQ)型潛水式無堵塞排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
■ 結構圖：
|
 .jpg)
|
1
|
信號線
|
11
|
油水探頭
|
|
2
|
電機接線
|
12
|
油室
|
|
3
|
接線盒
|
13
|
機械密封
|
|
4
|
電機蓋
|
14
|
后蓋板
|
|
5
|
軸承
|
15
|
泵體
|
|
6
|
上軸座
|
16
|
葉輪螺栓
|
|
7
|
電機殼
|
17
|
葉輪
|
|
8
|
定子
|
18
|
密封環
|
|
9
|
軸(轉子)
|
19
|
底盤
|
|
10
|
軸承
|
|
|
