型 號 規 格

產 品 說 明

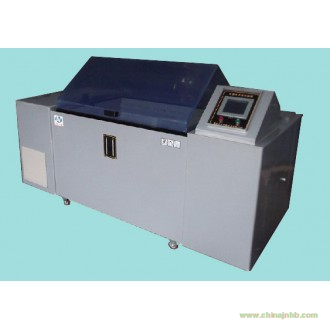

本冷凝水（交變）試驗設備利用蒸餾水或去離子水，利用本試驗箱，在一個試驗箱內不移動試驗樣品，能夠達到：標準大氣壓恒定冷凝水和交變冷凝水兩種循環（交變）試驗效果；針對試驗要求下對材料或產品進行加速腐蝕，測試材料或產品在一定時間范圍內所遭受的破壞程度。該設備是用來考核材料及其防護層的抗高溫高濕和低溫濕熱的冷凝水能力，以及相似防護層的工藝質量比較，是一種人工標準大氣壓恒定冷凝水和交變冷凝水環境的試驗。

只有合理地規定產品的環境條件，正確地選擇產品的環境防護措施，才能保證產品在儲存運輸中免遭損壞，在使用過程中安全可靠。因而，對材料或產品進行人工模擬環境試驗是保證其高質量所必不可少的重要環節。人工模擬環境試驗是實際環境影響的科學概括，具有典型化、規范化、使用方便、便于比較等特點。

本設備廣泛應用于航空航天、汽車摩托車、兵裝兵器、電工電子、化工冶金、質檢計量、郵電通信、船舶鐵路等企事業單位及大中專院校和科研單位。

滿 足 標 準

本冷凝水（交變）試驗設備符合的標準有：

DIN 50014-1985 《氣候及其技術應用 標準氣候》

DIN 50017-1982  《氣候及其技術應用 人工冷凝氣候試驗箱》

  TL 226-2003  《大眾汽車標準—汽車內飾件表面涂層規范：恒溫冷凝水試驗》

  GMW14719-2009  《通用汽車規范：冷凝水試驗方法》

PV 1210-2004  《大眾汽車股份公司—車身及其附件腐蝕檢驗》

DIN EN ISO6270-2-2005《第二部分：冷凝水暴露試驗的程序》

技 術 指 標

1．試驗溫度范圍：18℃～+60℃

2．濕度范圍：50%～100%RH

3. 相對濕度偏差：+2～-3%RH

4. 溫度偏差：±2℃

5. 溫度均勻度： ≤2℃；

6. 溫度波動度：±0.5℃

7. 溫度變化速率: 0.7～1℃/min

試驗箱內部結構參照圖

試驗滿足指標

1.恒定冷凝水試驗：40℃±2℃  濕度為100％RH（濕度偏差：+2～-3%RH）

時間可控制（設定）

2．交變冷凝水試驗：18℃～40℃±2℃  濕度為50%RH～100％RH（濕度偏差：+2～-3%RH）

時間可控制（設定）

結構設計簡介

1.本試驗箱主要結構組成部分有：箱體部分、電器控制系統、加熱系統、制冷系統及冷凝水系統；

2.箱體外形設計左右結構，外型美觀，結構合理，線條平滑、自然流暢。箱體外殼采用臺灣進口優質PVC板材，內膽采用進口耐高溫型PVC板材，外表光潔明亮，耐腐蝕、易清洗、無泄露；，耐溫性好，強度高。各種輔助配件設施同樣為耐溫、耐腐蝕材料制作；底部孔狀承重樣品架采用6mm的PP板材（該材質具有耐溫耐腐蝕

性強、承重高等特點）;

3.箱蓋材料為進口優質透明PVC板材；

4.箱蓋設計成110度最佳頂角，開啟角度約85度，

可清楚地觀察到室內的試件狀況。使試驗過程中

產生的冷凝水不會滴落到樣品上影響試驗結果；                   孔狀承重架

5.箱蓋與箱體采用水密封，防止溫濕度外溢，從而影響試驗結果；

6.箱體加熱設計為內膽電加熱方式，節約環保型，升溫快，溫濕度分布均勻；

7．試驗箱底部設有水槽，水位高度≥10mm并可控，并設有低水位報警裝置；

8．試驗箱制冷用蒸發器兼做除濕器，可滿足不同溫度下的濕度要求，并做防腐蝕處理；

9.采用耐腐蝕長軸風扇電機，耐腐蝕ABS多翼式離心風輪,以達強度對流垂直擴散循環，通過獨特的風道機構，使實驗室內的溫濕度均勻并保持穩。

功 能 簡 介

恒定冷凝水試驗

在使用恒定冷凝水功能前，首先在試驗箱底部加蒸餾水或去離子水，通過淺槽蒸發濕熱，產生溫度為40℃±2℃，使箱體相對濕度可控制在100%（濕度偏差：+2～-3%RH），蒸汽發生器及加熱器保持所設定的溫濕度，由PID智能控制,自動演算，達到所需濕熱效果（即凝露現象）。

交變冷凝水試驗

在交變冷凝水功能期間，設備通過控制儀按照預先設定的溫度、濕度及時間進行自動執行階段：通過淺槽蒸發濕熱，溫度控制在40℃±2℃和18℃～28℃±2℃之間進行交換（循環），使箱體相對濕度可控制在100%（濕度偏差：+2～-3%RH）或50%RH～100％RH（濕度偏差：+2～-3%RH），蒸汽發生器及加熱器保持所設定的濕度，由PID智能控制,自動演算，達到所需濕熱效果（即凝露現象）。

制 冷 系 統

1．壓縮機：法國泰康全封閉制冷壓縮機；

2.制冷方式：機械制冷；

3.冷凝方式：強制風冷；

4.制冷劑： R22

5.全系統管路均作通氣加壓48H檢漏測試；             法國泰康制冷壓縮機

6.加溫、降溫及濕熱系統完全獨立；

7.內螺旋式冷媒銅管；

8．內置防腐蝕性翅片式蒸發器。

控制及保護系統

1.韓國“TEMI”880真彩液晶觸摸屏可編程控制器，

能按設定的曲線自動運行，具備R232接口，與PC

連接可實現試驗數據記錄，試驗數據和曲線記錄及      TEMI-880觸摸屏

輸出功能，中/英文人機界面（與控制計算機連接，可實現實時監測和控制，控制計算機具備網卡和USB接口，另配）；該觸摸屏可實現溫度、濕度、時間、鍵盤鎖等功能一體控制,具有動態顯示功能，可將恒定冷凝水試驗和交變冷凝水試驗交替循環工作以及實現重置、重設等功能；

2.控制精度為：±0.1℃；

3.測溫傳感器：日本產PT100鉑金電阻測溫器；

4.法國“施耐德”執行元器件；

5.加熱器采用防腐鈦合金電熱管；

6.加熱方式采用固態輸出S S R + P I D自動演算功能；

7.試驗箱、飽和低水位缺水斷電保護；

8.箱體超溫保護；

9.試驗運行指示；

10.試驗結束指示；

11.無熔絲保護開關、低水位、漏電具有自動關機等保護系統；

12.壓縮機超溫保護；

13.壓縮機超壓保護等。

隨 機 資 料

1.說明書、電路圖、合格證、保修卡；

2.操作方法、注意事項；

3.出貨基本配件、維修保養事項。

設備使用條件

1.環境溫度：＋5℃～＋28℃；

2.環境濕度：≤85%；

3.電源要求：AC220（ ±10%）V/50HZ；

交 貨 說 明

1.供方負責運費送貨上門，合同生效后30個工作日內發貨；

2.款到發貨，并開；

3.供方負責安裝調試操作介紹，直到需方員工獨立操作為止；

4.保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，

供方在72小時之內到達用戶現場。
