邯鄲興烽牌（溫室噴水用）PG99SY型無級調速遙控自走噴灌機簡介

一、無級調速遙控噴灌機系統的組成

      總體上可以分成主機(不銹鋼主框架、三位旋轉、防滴漏水霧化噴頭、無線遙控、無級變頻調速電控箱）和軌道兩大部分。

運行軌道：主要功能是實現機器在溫室格構架上的吊掛、行走，執行噴灌作業，中心寬度為830 mm。轉移軌道：把機器從一棟溫室轉移到另一棟溫室工作軌道機構就稱為轉移軌道，中心寬度一般為1500 mm左右。軌道主要由：吊桿、吊桿連接件、吊鉤和園管等組成。

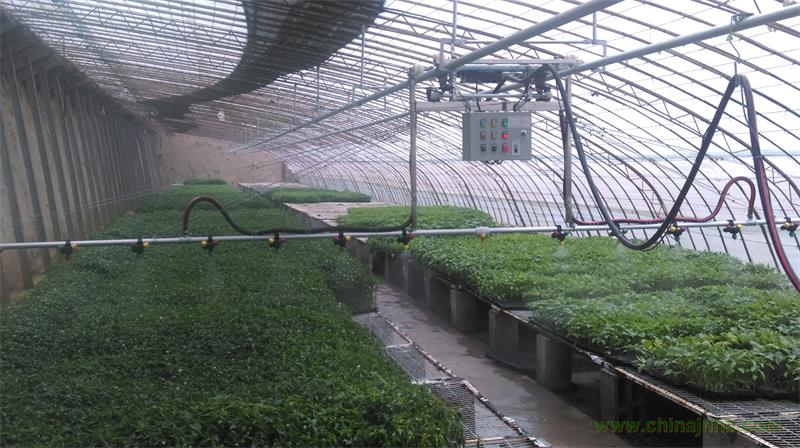

主機長0.9m，寬1.2m，重量約60Kg。主機結構上主要包括減速電機，機架，噴桿及進水附件，控制系統，膠管、電線和膠管滑車。具有一定壓力的水通過吊掛在滑車上的膠管接到主機，經過過濾器和壓力開關以及電磁閥等進入噴桿，最后經過三位快換噴頭進行灌溉。電源線是沿著進水膠管接到主機上的。

二、噴灌機的優點

1． 噴灌機施水最均勻，從而促進植物均勻生長，保證品質一致，提高成品率，減少損失。

2． 防止水、肥流失，為您節約水，尤其是肥料的開支。噴灌機噴灌對水的利用率是90%,而人工施水只有50%。

3.  噴灌機噴施殺蟲劑可避免人的直接接觸。

4.  噴灌機的運行軌道可兼作運輸車滑軌，一軌多用，節約開支。

5.  噴灌機的運行速度可以無級調速調節，由每分鐘4米到每分鐘15米。這種獨特的功能可為您溫室中不同的作物提供其各自所需的精確的水和肥量。

6.  可以設置多種不同的程序達到自動智能化控制，以滿足不同種植作物的灌溉需求。

7.  手動操作或遙控操作。

三、無級調速噴灌機的技術參數

1. 電機功率：250 W       輸入電源：~220 V/50Hz    最大行程：~120米

運行速度：4~15 m/Min     外形尺寸：長900mm寬1200mm高385mm

噴桿長度：最長13米     整機質量：~75 Kg

2. 進水壓力：3~5 Kg/cm²     水質：市政自來水水質

        3、噴頭形式：美國三位、漏防滴、水霧化、快速轉換，開啟壓力0.7Kg/cm²

噴頭噴角：110o

水壓在0.3Mpa時：噴頭流量：0.59L/Min，1.58L/Min，3.16 L/Min

四、噴灌機選用原則

一般建議每棟溫室配置一臺機器，以避免轉移軌道必須人工推行的不便或麻煩。

噴灌機的最大行程是120米。

工作軌道的長度通常就是溫室長度，也就是噴灌機作業行程；工作軌道一般要求安裝成水平；苗床或地面上種植作物和噴嘴之間的距離以不小于500 ~700mm為宜；工作軌道的高度一般在2000mm-2200mm之間。

在每一棟溫室的端部預留出水源和電源接口。水源接口尺寸為DN20外徑的UPVC管，要求水壓力不小于3 Kgf/cm²。電源為~220V/50Hz。

由于噴灌機機身長度和膠管滑車長度，在機器進水端總有1.5米，行程終端約有0.5米不能噴到。
