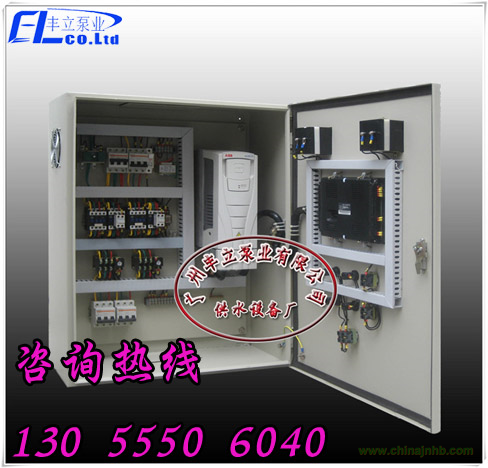

廣州豐立泵業提供各種變頻水泵控制柜、氣壓式供水設備控制柜、消防供水設備控制柜。同時承接各種形式的水泵控制柜的維修和改造升級的工程項目。價格優惠，性能到您滿意為止。歡迎來電。下面主要介紹本公司的FLK系列變頻供水設備控制器，如有單獨購買或各種控制柜故障維修和升級請直接與我們聯系。
產品簡介
FLK系列智能型變頻恒壓供水控制器系列產品包括一體機(FLK-1)分體機(FLK-2)兩類產品。一體機是一款液晶中文顯示產品，***結合了***單片機技術，做到人機界面和供水專用PLC的無縫結合，一體機在保證性能的同時，由于控制處理器采用了單片機，做到了功能齊全、性能穩定、操作簡便、成本低廉、整體結構緊湊，美觀大方。分體機是由獨立的變頻恒壓供水控制專用主機PLC和人機界面液晶屏構成，由于核心控制器采用了PLC可編程控制器，其成本稍高于一體機。經過本公司多年的測試改價，一體機和分體機在性能和穩定性方面，兩者不相上下!因此，在無特別要求的情況下，本公司默認采用一體機控制器。
性能范圍
|
控制器性能范圍
|
|
輸入電壓
|
DC24V＆AC15V
|
|
電壓允許變動范圍
|
+15%，-15%
|
|
輸入電流
|
≤400mA
|
|
輸入功率
|
≥10AV
|
|
***大控制范圍
|
四臺主泵二臺輔泵
|
|
工作方式
|
定時供水
|
|
高峰供水
|
|
定時供水+高峰供水
|
|
定時換泵
|
|
PID控制
|
標準配置
|
|
上位機通訊控制
|
選配
|
|
開關輸入信號
|
完全光電隔離13路輸入，詳見端子定義及說明
|
|
開關輸出信號
|
干觸點12路輸出，觸點容量5A，詳見端子定義及說明
|
|
模擬輸入信號
|
1路，4-20mA和0-10V可選，詳見端子定義及說明（壓力信號）
|
|
模擬輸出信號
|
1路，0-10V，詳見端子定義及說明
|
|
周圍溫度
|
-5oC至+55oC（不凍結）
|
|
周圍濕度
|
90%以下（不淋露）
|
|
周圍環境
|
室內（無陽光直曬、無腐蝕、無易燃氣體，無油霧、無塵埃等）
|
|
海拔
|
低于1500m
|
|
防護等級
|
水泵IP44或IP55，控制器前面板IP65
|
|
控制所控制水泵組性能范圍
|
|
流量范圍
|
1-270m3/h
|
|
揚程范圍
|
20-230
|
|
功率范圍
|
單臺泵***45kW
|
|
電機轉速
|
1450r/min或2900r/min
|
|
周圍溫度
|
-5oC至+55oC（不凍結）
|
|
周圍濕度
|
90%以下（不淋露）
|
|
周圍環境
|
室內（無陽光直曬、無腐蝕、無易燃氣體，無油霧、無塵埃等）
|
|
海 拔
|
低于1500m
|
|
防護等級
|
水泵IP44或IP55，控制器前面板IP65
|
性能特點
|
智能程度高、帶顯示屏、控制精準
|
|
HXK系列恒壓供水控制器***結合了***單片機技術和PID閉環控制理念，采用模糊控制原理，自動優化參數，并配液晶中文顯示器，具有功能齊全、智能化程度高、精度高(±0.01MPa)、響應快、操作簡便、成本低廉、整體結構緊湊，美觀大方等系列優點。
|
|
|
名優零配件、質量***可靠
|
|
微電腦控制器98%電子貼片元件為原裝進口，程序經過近十年的不斷改進，性能絕不亞于PLC，其他電氣配件采用ABB、西門子、施耐德、正泰、人民等知名品牌，保證了控制系統具有更高的精度(±0.01MPa)和可靠性，大大降低了設備故障率及延長了使用壽命。
|
|
|
|
|
中文漢顯菜單，輕松搞定各種參數
|
|
全中文漢顯界面，顯示信息全面，豐富而***的中文提示，無需任何專業儀器便可輕松設定各種工作的必須參數如工作壓力、頻率下限、加速時間、減速時間、換泵時間、定時啟停機等各種重要參數。還能顯示系統時間、系統壓力、設定壓力值及各種泵工作狀態等。
|
|
|
內置多種供水模式，適合多場合供水
|
|
恒壓供水控制器已經我們多年的行業經驗，內置了多種供水模式，無需任何專業儀器和額外的程序即可通過漢顯菜單輕松切換供水模式(定時、高峰等模式)，保證了不同場合、不同情況的不同用水需求。這是PLC供水控制柜目前無法實現的。
|
|
|
|
|
顯示內容豐富，設備狀態一目了然
|
|
正常工作下可顯示當前頻率、當前壓力、設定壓力、運行泵號、當前時間、當前故障狀態（故障發生時），還可通過菜單查詢各臺泵的運行時間、故障提示，有助于快速排出故障。
|
|
|
整體成本低廉，降低采購成本
|
|
微電腦功能的恒壓供水控制器的成本的1/4，正常使用時無需其他輔助模塊（接觸器/熱繼等除外）便可實現PLC的供水功能，控制柜整體成本比PLC控制的低很多，控制臺數越多價格差距越大
|
|
|
|
|
有密碼保護功能，防止誤操作
|
|
密碼保護功能可以防止其他非專業人員非法操作導致設備故障。當進入操作界面時需要輸入操作密碼才能進入。
|
|
|
適應和互換性強
|
|
可控制任何需要變頻恒壓調速的水泵。同時可兼容國內外各種壓力傳感器和變頻器、接觸器等，降低售后成本。
|
|
|
|
參數定義及設置范圍
|
代碼
|
名稱
|
取值范圍
|
單位
|
出廠設定
|
定義
|
|
1
|
設定壓力
|
0-2.50
|
Mpa
|
0.00
|
用戶所需的壓力。
|
|
2
|
啟動泵號
|
1-4
|
|
1
|
選擇開始運行所啟動的泵號
|
|
3
|
自動延時
|
0-250
|
秒
|
3
|
系統初次上電或者手動轉自動時啟泵的延緩時間
|
|
4
|
壓力校準
|
0-2.50
|
Mpa
|
|
調校實際壓力，使其顯示和壓力表同步。
|
|
5*
|
壓力選擇
|
0-5V/10V,4-20mA
|
|
0-10V
|
根據所用壓力表或傳感器選擇合適信號輸入
|
|
6*
|
量程選擇
|
1.00、1.60、2.50
|
|
1.60
|
根據實際所用壓力表或傳感器量程
|
|
7
|
頻率校準
|
0-50.0
|
Hz
|
|
調校實際頻率，使其同步于變頻器
|
|
8
|
***頻率
|
0-頻率下限
|
Hz
|
25.0
|
使系統頻率不低于某個值。
|
|
9
|
定時換泵
|
0-999
|
時
|
008
|
設定多臺泵之間輪換運行時間。設定為0時，無定時換泵功能
|
|
10
|
增泵壓力
|
0-設定壓力
|
Mpa
|
0.00
|
當一臺水泵全速運行，壓力小于該值，系統開始計時增泵
|
|
11
|
增泵延時
|
0-250
|
秒
|
30
|
延緩多長時間才執行增泵操作
|
|
12
|
變轉工
延時
|
0-250
|
秒
|
5
|
增泵過程中，同一臺水泵變頻切換到工頻時的延時。
|
|
13
|
工轉變延時
|
0-250
|
秒
|
5
|
增泵過程中，工頻起來后，再啟動下一臺水泵變頻運行的時間
|
|
14
|
減泵頻率
|
15.0-50.0
|
Hz
|
35.0
|
當頻率小于此值，控制系統減泵。
|
|
15
|
減泵延時
|
0-250
|
秒
|
5
|
系統頻率小于減泵頻率時，執行減泵操作的延緩時間。
|
|
16
|
休眠頻率
|
0-頻率下限
|
Hz
|
30.0
|
當頻率小于此值時，控制系統休眠。此值要小于頻率下限，當誤操作時，設定無效。
|
|
17
|
休眠延時
|
0-250
|
秒
|
30
|
執行休眠功能緩沖的時間。
|
|
18
|
喚醒壓力
|
壓力下限-設定壓力
|
Mpa
|
0.00
|
休眠以后，喚醒大泵的壓力。
|
|
19
|
小泵變頻
|
開、關
|
|
關
|
|
|
20
|
小泵開壓力
|
喚醒壓力-設定壓力
|
Mpa
|
0.00
|
休眠狀態時，小泵啟動壓力（過渡到起大泵）啟動小泵壓力。
|
|
21
|
小泵關壓力
|
設定壓力-超高壓力
|
Mpa
|
0.00
|
小泵關閉壓力
|
|
22
|
超高壓延時
|
0-250
|
秒
|
3
|
|
|
23
|
超高壓力
|
設定壓力-量程
|
Mpa
|
0.10
|
當壓力大于此值時，停止所有水泵工作，當壓力恢復時，自動重新運行。
|
|
24
|
爆管壓力
|
0-壓力下限
|
Mpa
|
0.00
|
水管已經爆裂的報警。
|
|
25
|
小泵休眠延時
|
0-250
|
秒
|
5
|
小泵變頻運行時，休眠延時。
|
|
26*
|
小泵屬性
|
使用、屏蔽
|
|
使用
|
|
|
27*
|
1號泵屬性
|
使用、屏蔽
|
|
使用
|
|
|
28*
|
2號泵屬性
|
使用、屏蔽
|
|
使用
|
|
|
29*
|
3號泵屬性
|
使用、屏蔽
|
|
使用
|
|
|
30*
|
4號泵屬性
|
使用、屏蔽
|
|
使用
|
|
|
31
|
繼電器輸出
|
故障、超高壓
|
|
故障
|
選擇“故障”或“超高壓”，則對于的繼電器輸出。
|
|
32
|
日期
|
年-月-日
|
|
|
系統日期
|
|
33
|
時間
|
時-分-星期
|
|
|
系統時間
|
|
34*
|
P參數
|
0-999
|
|
20
|
|
|
35*
|
I參數
|
0-999
|
|
10
|
|
|
36*
|
PI時間
|
0-250
|
秒
|
2
|
|
|
37
|
節能系數
|
1-250
|
|
200
|
實際壓力達到設定壓力時，系統自動降頻，數值越大，下降速率越小。
|
|
38*
|
機組站號
|
1-250<
|
