1.概述

AWA6128E型耳機測試儀執行《GB/T 9396-1996 耳機主要性能測 試方法》和《IEC 60268-5 耳機》標準。該儀器即可以測量普通的耳機，也可以測量耳機或者受話器。儀器由專用測量分析電路，PC機和專用的分析軟件組成，功能強大，操作便捷。充分降低初期成本的投入和維護費用，具有高效、強大的分析和處理能力。能快速地完成電聲產品耳機的測試，是基于生產線和質量控制（QC）、操作簡易的 要求而開發的測試系統。它將功率放大模塊，聲音測量模塊集成在一臺主機里，免去了用戶連線的煩惱。

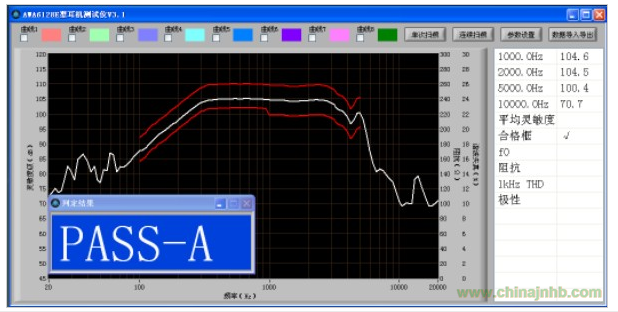

        儀器可以同時測量耳機頻響、阻抗、諧波失真和極性等參數。根據設定的門限判斷耳機合格品或不合格品。測試結束后，簡潔直觀的顯示出PASS/FAIL，極大的提高了測試效率。

2.基本工作性能指標

（1）測試傳聲器：預極化1/2 英寸自由場型測試傳聲器(基本配置

為AWA14421 型測試傳聲器)

（2）信號源輸出電壓：50 mV～10000 mV(RMS)

（3）掃頻頻率范圍：20 Hz～20 kHz

（4）倍頻程方式：1/12 OCT、1/24 OCT

（5）掃頻時間:0.5 秒～5.0 秒（可選）

（6）阻抗測量范圍：0 Ω～300 Ω

（7）測量量程：-20 dB，0 dB，+20 dB

（8）測量動態范圍：40 dB～135 dB

（9）總諧波失真測量誤差：優于10%

（10）本機噪聲：<35 dB（Z 計權）

（11）掃頻觸發方式：鍵盤或腳踏開關

（12）工作電源：220 V/50 Hz 交流市電

（13）工作條件：環境溫度：0 ℃～40 ℃

相對濕度：20 %～90  %

大氣壓：86 kPa～106  kPa

（14）尺寸：482mm×460mm×177mm（W×D×H）

（15）重量：5kg
