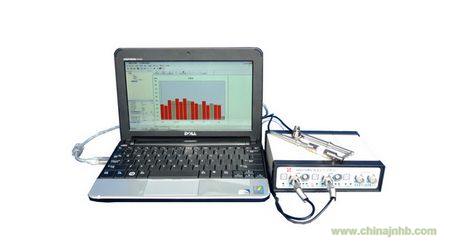

概述：由AWA8450聲強探頭、AWA6290M雙通道聲學分析儀及聲強分析軟件組成，符合GB/T 17561及IEC 1043標準。聲強測量儀是一種測量空氣介質中聲強在某一方向的分量的儀器，通過聲強測量可測定聲源的聲功率級，同時提供聲強及聲壓的實時倍頻程、1/3倍頻程頻譜分析結果，聲強強度圖等。通過多點的聲強測量，可獲得聲源附近某一平面上的聲能流強弱分布，以研究聲源的輻射特性。該系統具有體積小，功能強、精度高、使用方便等優點。
主要性能指標：
1 頻率范圍
聲強儀的頻率范圍與間隔器的長度有關系
|
間隔器長度
|
測量頻率上限
|
測量頻率下限
|
|
50 mm
|
1.25
kHz
|
31.5
Hz
|
|
12 mm
|
5 kHz
|
125
Hz
|
|
8.5 mm
|
6.3
kHz
|
250
Hz
|
2 測量上限：135 dB
3 環境影響：對測量出的結果進行氣壓及溫度修正
4 測量內容：聲強或聲強級，聲強或聲強級的正負表示方向
5 主要測量界面
6 主要配置
|
序號
|
規格及型號
|
主要功能及性能
|
數量
|
備注
|
|
1
|
AWA8450型聲強探頭
|
包括一對配對的1/2”傳聲器和1/4”前置放大器。
|
1
|
|
|
2
|
間隔器
|
Φ
12.7×50 mm、φ 12.7×12 mm、φ 12.7×8.5 mm
|
各1個
|
|
|
3
|
AWA6290M型雙通道聲學分析儀
|
數據采集、程控放大、兩通道相位嚴格匹配
|
1
|
|
|
4
|
AWA6221A聲校準器
|
1 kHz、94 dB及114 dB兩個聲壓級，1級精度
|
1
|
另選
|
|
5
|
1/3
OCT頻譜分析軟件
|
實時1/3 OCT頻譜分析功能，符合IEC 61260 和或GB /T 3241 1級聲壓級測量及分析
|
1
|
|
|
6
|
聲強級分析軟件
|
實時1/3 OCT聲強級分析功能聲強級測量及分析
|
1
|
|
|
7
|
FFT分析軟件
|
256到65536窄帶頻譜分析功能
|
1
|
另選
|
|
8
|
聲強級聲功率
|
1/3OCT聲強級聲功率測量及總聲功率測量
|
1
|
|
