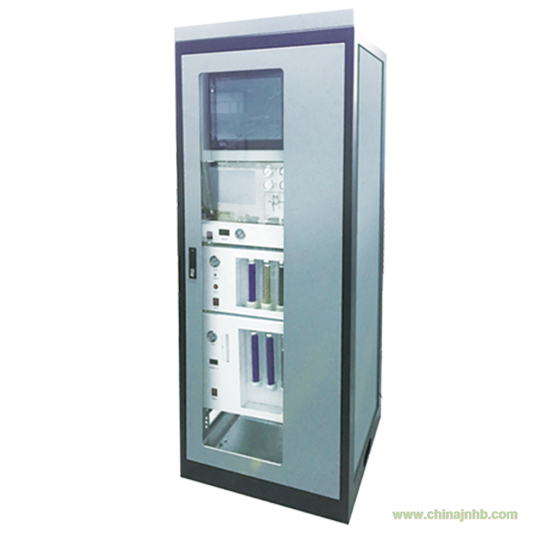

揮發性有機物（VOCs）在線監測系統
HH-6200型
VOC揮發性有機化合物是指沸點在50℃～260℃之間、室溫下飽和蒸氣壓超過133Pa的易揮發性化合物，其主要成分為烷類、芳烴類、烯類、鹵烴類、酯類、醛類、酮類和其他化合物等, 是大氣、水質、土壤和其他沉積物中普遍存在且組成復雜的一類有機污染物。它的成分復雜，所表現出的毒性、刺激性、致癌作用對人類健康造成較大的影響，因此，研究環境中揮發性有機物的存在、來源、分布規律、遷移轉化及其對人體健康的影響逐漸受到人們的重視，對它的排放監控迫在眉睫。
系統原理
儀器采用專用色譜柱組合、中心切割加反吹技術和氫火焰離子化檢測器(FID)技術相結合的專利技術進行甲烷、非甲烷總烴和苯系物的檢測。樣品全程保溫180℃經過濾采集到定量環后，切換進樣閥，在載氣的帶動下樣品分別進入色譜柱中分離。其中第一路總烴進入FID檢測器中檢測得到，第二路氧氣和甲烷從PQ色譜柱中分享，進入5A色譜柱中，切換閥位置后烴類被反吹，甲烷進入FID檢測器檢測得到。第三路樣品苯、甲苯、二甲苯、乙苯等經預柱進入分析柱中分離后進入FID檢測器檢測得到，切換閥位置后重烴類組分被反吹放空。
技術參數
|
項 目
|
指 標 參 數
|
|
檢測能力
|
甲烷/非甲烷總烴、苯、甲苯、乙苯、二甲苯
|
|
量 程
|
甲烷（0.1~10000）ppm；非甲烷總烴（0.05~10000）ppm;
|
|
|
苯（0.1~10000）ppm（可選）
|
|
檢測器
|
氫火焰離子化檢測器（FID）
|
|
檢出限
|
≤0.1ppm（甲烷/非甲烷總烴），≤0.1ppm（苯系物）
|
|
重復性
|
RSD≤3%（總烴/苯）
|
|
分析周期
|
甲烷/非甲烷總烴<60s,苯<15min
|
|
功率電源
|
<400w,220V AC/50Hz
|
|
工作環境
|
溫度（-10~50)℃,濕度:(10%~90%)RH
|
|
氣源要求
|
載氣：高純氮氣（≥99.999%）；燃燒氣：高純氫氣（≥99.999%）
|
|
|
助燃氣：零級空氣（烴類<10ppb)
|
|
輸出
|
4~20mA、RS232/RS485、以太網
|
|
尺寸
|
19"標準機箱
|
性能特點和優勢
·精確控制
·安全性
·可靠穩定的色譜部件和氣路設計
·高靈敏度檢測器
·自動化及智能化
·優秀的圖形化人機交互界面
·強大的數據處理功能
應用領域
石油化工、印刷、噴涂等有組織有機廢氣排放在線監測、有機廢氣回收、治理前/后的在線監測。
