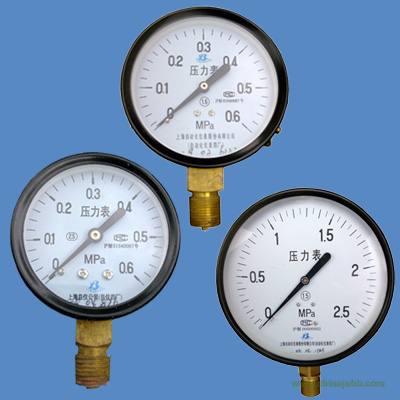

普通壓力表屬于就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。
在工業過程控制與技術測量過程中，由于一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性，使得一般壓力表得到越來越廣泛的應用。
用途
普通壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力和真空。
原理
普通壓力表通過表內的敏感元件--波登管的彈性變形，再通過表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
普通壓力表的技術參數：
|
型號
|
結構形式
|
精確度%
|
測量范圍 MPa
|
Y-50
Y-50T
Y-50Z
Y-50ZQ
|
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊
|
±2.5
|
-0.1～0;-0.1～0.06;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9
-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;
0～0.4;0～0.6;0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；0～25;
0～40;0～60;0～100
|
Y-60
Y-60T
Y-60Z
Y-60ZQ
|
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊
|
|
|
Y-75
Y-75T
Y-75Z
Y-75ZQ
|
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊
|
|
|
Y-100
Y-100T
Y-100Z
Y-100ZQ
|
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊
|
±1.6
|
|
Y-150
Y-150T
Y-150Z
Y-150ZQ
|
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊
|
|
|
|
注：軸向可按要求帶方形前邊或卡箍式
|
|
|
|
使用工作溫度：-40℃～70℃
抗工作環境振動:V·H·3級;
相對濕度不大于90%;
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃) ;
執行標準：GB/T1226-2001 ;
普通壓力表的外形尺寸：
|
型號
|
外形尺寸 mm
|
|
|
|
|
|
|
|
A
|
B
|
C
|
D
|
d
|
d0
|
M
|
|
|
Y-50
|
29
|
24
|
9
|
50
|
/
|
/
|
G1/4
|
|
Y-50T
|
29
|
27
|
11
|
60
|
3.4
|
|
|
|
Y-50Z
|
29
|
24
|
0
|
/
|
/
|
|
|
|
Y-50ZQ
|
29
|
24
|
0
|
60
|
3.4
|
|
|
|
Y-60
|
31
|
32
|
14
|
60
|
/
|
/
|
14X1.5
|
|
Y-60T
|
31
|
32
|
15
|
75
|
3.4
|
|
|
|
Y-60Z
|
30
|
32
|
0
|
/
|
/
|
|
|
|
Y-60ZQ
|
30
|
32
|
0
|
75
|
3.4
|
|
|
|
Y-75
|
24
|
30
|
12
|
75
|
/
|
/
|
|
|
Y-75T
|
24
|
30
|
12
|
90
|
5.5
|
|
|
|
Y-75Z
|
24
|
30
|
0
|
/
|
/
|
|
|
|
Y-75ZQ
|
24
|
30
|
0
|
90
|
5.5
|
|
|
|
Y-100
|
44
|
45
|
18
|
100
|
/
|
/
|
20X1.5
|
|
Y-100T
|
44
|
46
|
19
|
118
|
5.5
|
|
|
|
Y-100Z
|
43
|
45
|
34
|
/
|
/
|
|
|
|
Y-100ZQ
|
43
|
45
|
44
|
118
|
5.5
|
|
|
|
Y-150
|
50
|
47
|
19
|
149
|
/
|
/
|
20X1.5
|
|
Y-150T
|
50
|
48
|
20
|
165
|
5.5
|
|
|
|
Y-150Z
|
51
|
47
|
55
|
/
|
/
|
|
|
|
Y-150ZQ
|
51
|
47
|
55
|
165
|
5.5
|
|
|
|
注：連接螺紋可按要求訂貨
|
|
|
|
|
|
|
|
連接螺紋尺寸
|
外殼公稱直徑
|
接頭尺寸
|
|
|
|
D
|
d
|
L
|
d1
|
|
mm
|
mm
|
mm
|
mm
|
|
50
|
M14×1.5
|
14
|
5
|
|
60
|
M14×1.5
|
14
|
5
|
|
75
|
G3/8
|
14
|
5
|
|
100
|
M20×1.5
|
20
|
6
|
|
150
|
M20×1.5
|
20
|
6
|
使用注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍最高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
