概述

  TLX55A型力矩限制器（以下簡稱力限器）和控制系統適用于汽車起重機。

  TLX55A力限器給起重機操作者提供了豐富有效的作業信息，使起重機在其設計參數范圍內有效地被使用。多種信號傳感器配合儀表，力限器可以實時地給操作者提供大臂長度、角度、工作幅度、額定起重量和實際起重量等方面的信息。

  當起重機的操作超出了允許的安全范圍，力限器將發出報警提醒操作者停止違規操作，同時發出自動鎖死向危險方向運動的控制信號。

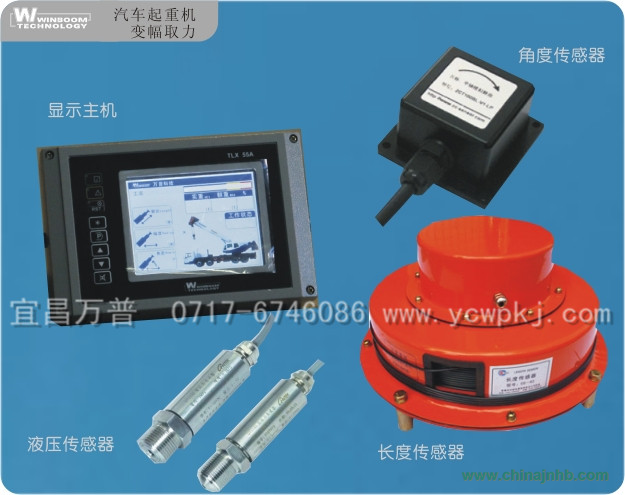

  系統由顯示主機，長度傳感器，角度傳感器，液壓傳感器，高度限位開關等組成。

二、主要功能

   顯示-直觀地顯示實際起重量、額定起重量、臂長、角度、工況、倍率等起重機作業參數

   預、報警

當起重機出現下面任何一種情況時，TLX55A力矩系統發報警聲。

-起重機力矩超載

-起重機吊具起升超限

-力限器系統故障

   控制

配合起重機電器系統，當系統發出報警時，以下任何一項危險方向操作都被禁止執行: -吊臂向下變幅 吊臂伸出 吊具起升

此時，系統只允許安全方向的操作，即：

-吊臂向上變幅

-吊臂縮回

-吊具下降

 三、技術參數

?顯     示：          5.7彩色

?模擬量輸入：           6

?開關量輸出：           6

?控制量輸出：           6

?工 作 電源：       DC24V±15%

?數 據 存儲：           有

?系 統 誤差：         ≤±5%

?顯 示 尺寸：       100·76mm

?外 觀 尺寸：       146·151mm

?外 殼 材料：         金屬

?工 作 溫度：    －20℃-﹢70℃

?存 儲 溫度：    －30℃-﹢75℃

?下 載 接口：      USB（選裝）

?通 訊 接口：    CANopen2.0/RS485

四、特點及性能

?集主機和顯示器于一體，產品結構緊湊體積小,安裝方便，界面簡明易懂；

?具有數據記錄功能（黑匣子），可選裝USB下載接口,可以循環記錄起重機的超載數據，可以完整地再現起重機超載時相關數據；

?彩色圖形顯示，在顯示屏上用圖形及漢字（英文）實時顯示起重機額定負荷、實際負荷、變幅、臂長、角度，倍率、時間等，聲光報警、自動控制；

?起重繩倍率、鉤重、工作方式按鍵直接輸入；

?全按鍵操作，使安裝調試方法更簡單，數據更準確；
