、概述

  TLX50C型力矩限制器（以下簡稱力限器）和控制系統適用于汽車起重機。

  TLX50C力限器給起重機操作者提供了豐富有效的作業信息，使起重機在其設計參數范圍內有效地被使用。多種信號傳感器配合儀表，力限器可以實時地給操作者提供大臂長度、角度、工作幅度、額定起重量和實際起重量等方面的信息。

  當起重機的操作超出了允許的安全范圍，力限器將發出報警提醒操作者停止違規操作，同時發出自動鎖死向危險方向運動的控制信號。

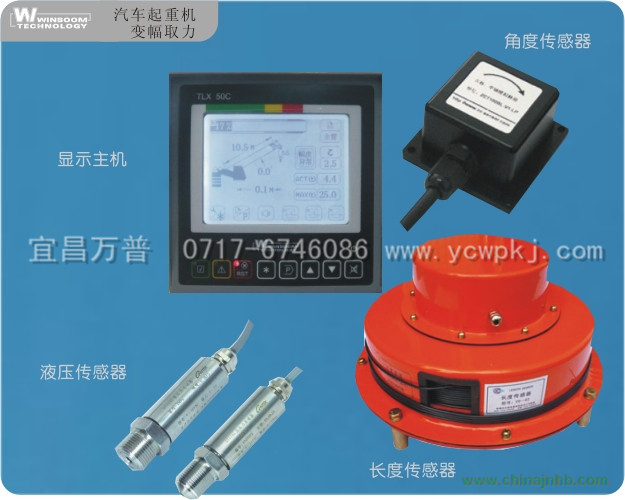

  系統由顯示主機，長度傳感器，角度傳感器，液壓傳感器，高度限位開關等組成。

二、主要功能

顯示-直觀地顯示實際起重量、額定起重量、臂長、角度、工況、倍率等起重機作業參數。

預、報警

當起重機出現下面任何一種情況時，TLX50C力矩系統發報警聲。

-起重機力矩超載

-起重機吊具起升超限

-力限器系統故障

控制

配合起重機電器系統，當系統發出報警時，以下任何一項危險方向操作都被禁止執行:

-吊臂向下變幅

-吊臂伸出

-吊具起升

此時，系統只允許安全方向的操作，即：

-吊臂向上變幅

-吊臂縮回

-吊具下降

三、技術參數

?顯     示：          5.0黑白

?模擬量輸入：           6

?開關量輸出：           6

?控制量輸出：           6

?工 作 電源：       DC24V±15%

?數 據 存儲：           有

?系 統 誤差：         ≤±5%

?顯 示 尺寸：       100·76mm

?外 觀 尺寸：       146·151mm

?外 殼 材料：         金屬

?工 作 溫度：    －20℃-﹢70℃

?存 儲 溫度：    －30℃-﹢75℃

?下 載 接口：      USB（選裝）

?通 訊 接口：    CANopen2.0/RS485
