參數說明

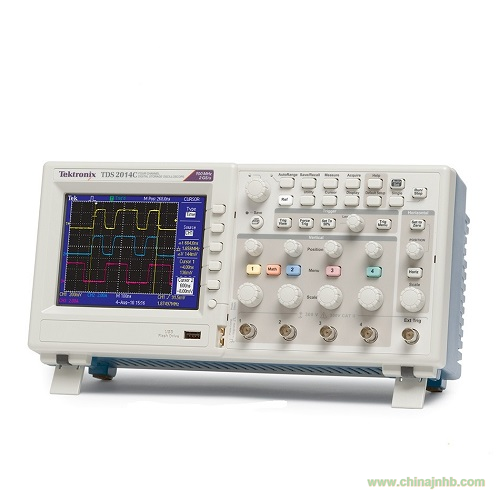

型號：TDS2024C/TDS2014C

通道數：4

種類：數字示波器

采樣模式：實時采樣

尺寸：323.8×151.4×124.5mm

重量：2.0kg

技術參數表
TDS1002CTDS1012CTDS2002CTDS2012CTDS2014CTDS202CTDS2024C
顯示器（1/4 VGA LCD）單色彩色
帶寬＊1 60MHz 100MHz 60MHz 100MHz 100MHz 200MHz 200MHz
通道 2 2 2 2 4 2 4
外部觸發輸入各機型均有此功能
各通道取樣速率 1.0GS/s 1.0GS/s 1.0GS/s 1.0GS/s 1.0GS/s 2.0GS/s 2.0GS/s
記錄長度各型號均為2500點
垂直分辨率 8比特
垂直靈敏度各機型均為2mV至5V/div，并配有校準微調
DC垂直精度各機型均為±3%
垂直縮放用于垂直縮放實時或靜止波形
輸入電壓 300VRMSCAT‖；3MHz以上時，在100KHz至13VP-PAC之上減額至20dB/＋進制
位置范圍 2mV至200mV/div±2V＞200mV至5V/div±50V
BW限制各機型均為20MHz
輸入耦和 AC，DC，GND（所有型號）
輸入阻抗 1MΩ，與20pF并聯

時基精確度 50ppm
水平縮放用于水平縮放實時或靜止波形
