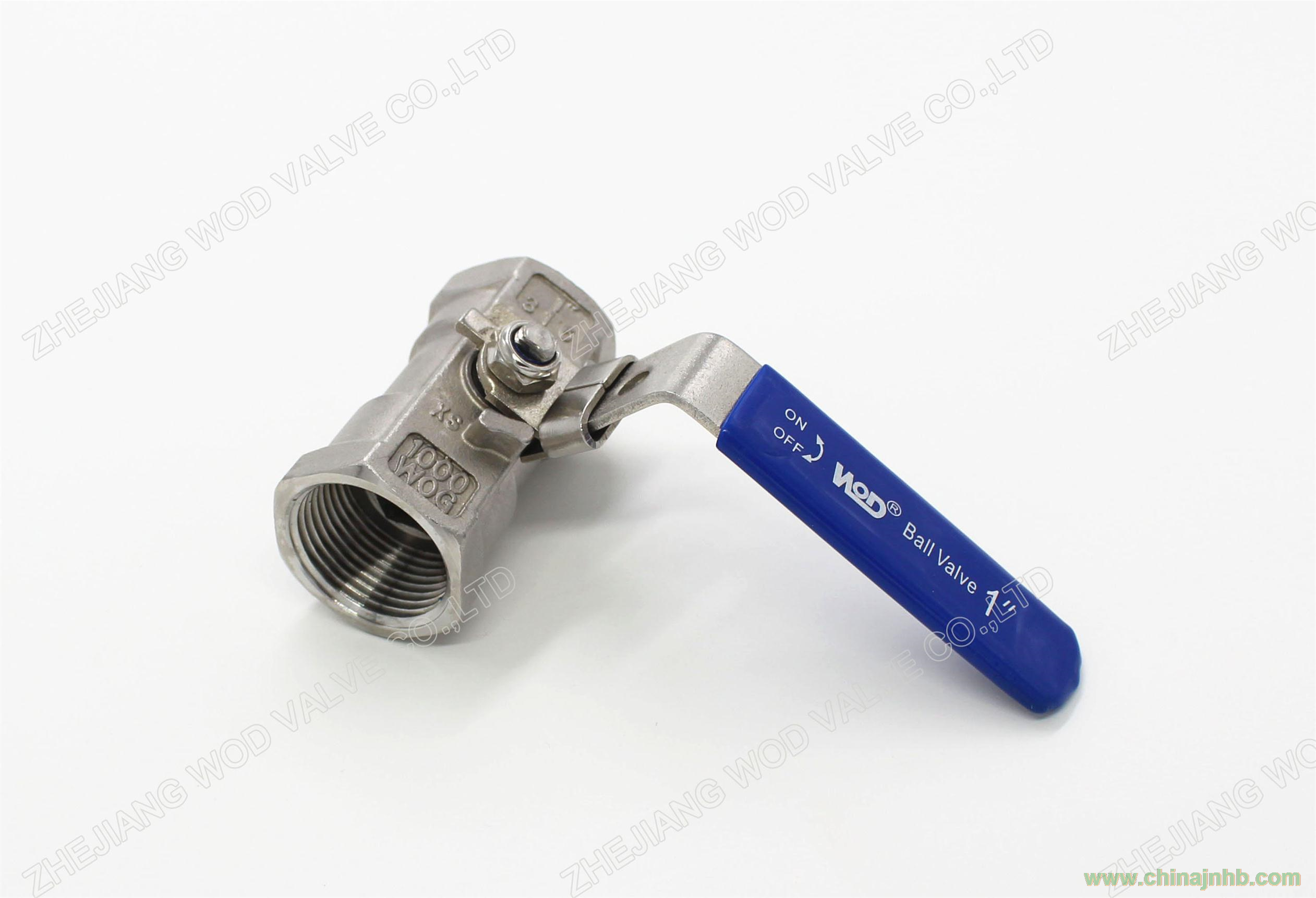

型號:Q11F
操作方式:手動操作
外部特征:一片式
手柄:帶/不帶鎖
內部特征:縮徑
規格:1/4''-4''
材質:WCB /CF8/CF8M(不銹鋼/碳鋼)
公稱壓力:1000WOG
適用溫度:-40~180℃
連接方式:螺紋連接
螺紋標準:NPT/BSPT/DIN259/BSP/ISO228
適用介質:水、油、氣
包裝:紙箱、木箱
主要零部件材料:閥體、閥座、球體、止推墊圈、閥桿、填料、壓蓋、螺母、墊圈、柄帽、手柄、手柄套。
結構特點:1、 啟閉無摩擦。2、 上裝式結構。3、 單閥座設計。
4、 低扭矩設計。5、 楔形密封結構。
6、 密封面的自清潔結構。
序號
|
零件名稱
|
材質
|
1
|
閥座
|
PTFE/RPTFE
|
2
|
球體
|
S304/S316
|
3
|
閥體
|
WCB/CF8/CF8M
|
4
|
止推墊圈
|
PTFE/RPTFE
|
5
|
閥桿
|
S304/S316
|
6
|
填料
|
PTFE/RPTFE
|
7
|
壓蓋
|
S201/S304
|
8
|
螺母
|
S201/S304
|
9
|
墊圈
|
S201/S304
|
10
|
柄帽
|
SS304/SS316
|
11
|
手柄
|
S201/S304
|
12
|
手柄套
|
PVC
|
