地面火炬簡介

金石高溫專業提供火炬保溫材料、地面火炬、高架火炬保溫，頂部防水保護15653358098  施工簡便

 1.火炬概述：

在石油、化工企業生產中中，有一些化工裝置和煉油裝置加工大量烴類物質，在正常生產過程中不可避免地要排放相當量易燃易爆物料或尾氣、廢氣，為了防止火災及爆炸事故發生，保證設備和人身安全，均須設置火炬系統。 火炬是石化廠的重要附屬設備，燃燒塔內最高排煙溫度950℃。要求火炬塔外壁溫度小于100℃，直徑8000mm左右、塔高28-30m不等。

根據支撐結構可分為：高架火炬、地面火炬。

地面式火炬燃燒系統：也叫地面燃燒塔，是一種環保型（有效封閉廢氣）火炬燃燒系統。地面火炬系統可將氣體放空燃燒火焰完全控制在防輻射隔熱罩內，外界看不到火焰。能最大限度的減少熱輻射、噪音對工作人員和周圍設備的影響。

地面放空火炬系統主要由控制閥、地面火炬（由燃燒器組、防輻射隔熱罩和防護墻組成）、地面火炬自動點火系統組成。

2、地面火炬與高架火炬的區別:

1. 從投資上考慮：地面火炬大于高架火炬。

2. 從處理氣量考慮：高架火炬適于處理大氣量的火炬氣，地面火炬適于處理小氣量的火炬氣。

3. 從處理氣量壓力考慮：高架火炬適于處理壓力較高的火炬氣，地面火炬處理壓力較低的火炬氣。

4. 從光污染、噪音、熱輻射考慮：地面火炬的這三點均小于高架火炬。

5. 從安全角度考慮：地面火炬要設計安全可靠，保證放空氣能被及時燃燒，高架火炬燃燒穩定性相對較差。

3、火炬保溫方案：

地面火炬由于較高的爐體且燃燒爐本體外殼用碳鋼制成。所以地面火炬保溫需用輕質耐火陶瓷纖維材料，并可長期使用在1200℃的環境中，不受下雨或溫度急速變化的影響，同時還具有良好的吸音降噪特性。其保溫層厚度為180mm左右，由于工藝上要求在使用時高溫膨脹下保溫層不產生損壞。所以火炬用保溫材料要有良好的保溫性能、良好的抗拉強度和低加熱線變化。燃燒爐本體外壁面溫度要低于100℃。需在爐底鋪設小卵石，以增加地面抗熱輻射能力并可有效抵消噪音。地面火炬頂部需搭建防雨設施，同時有惡劣天氣時，雨水還有可能進入火炬內，所以建議在火炬頂部以下做保溫防水保護處理，可以保證襯里的完整性。

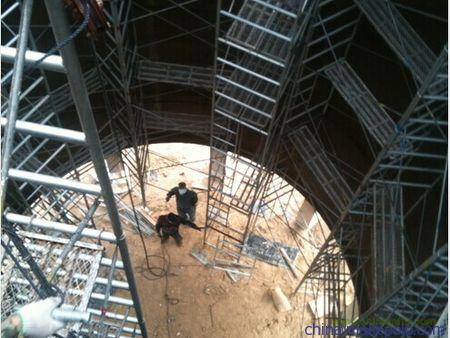

地面火炬系統筒體保溫結構

筒體內部鋪設輕質陶瓷纖維耐火材料，采用不銹鋼絲網及螺栓固定；筒體外表面采用耐溫度大于200的耐高溫漆涂刷。

筒體頂部設有不銹鋼導流板，可承受雨水、煙氣的沖刷，防止雨天淋濕筒體內的保溫材料。

石化火炬、地面火炬陶瓷纖維爐襯采用層鋪+疊砌的復合結構。

總保溫厚度：180mm，150mm標準纖維模塊+30mm（2層20mm）平鋪毯。

硅酸鋁爐襯材質選用1260型陶瓷纖維模塊和1260型標準毯。

地面火炬輕質纖維爐襯表面噴涂固化劑，抗煙侵、風侵。

地面火炬保溫隔熱材料是一種輕質、高效的保溫絕熱材料，與傳統的絕熱材料相比，它具有以下優勢：

(1)體積密度低：如采用保溫隔熱材料爐襯可大大減輕窯爐的鋼結構負荷，延長爐體使用壽命。

(2熱容量（蓄熱量）低：陶瓷纖維的熱容量僅為輕質耐熱襯里和輕質澆注料襯里的1/10左右，而爐襯材料的熱容量與爐襯的重量成正比。

(3)低導熱率：絕熱效果顯著。

(4)施工簡便：施工過程無需留設膨脹縫，施工技術因素對爐襯絕熱效果的影響小。

(5)抗熱震及機械震動性能優良：

(6)無需烘爐；爐襯施工完畢即可投入使用，無需烘爐程序。

(7)隔音性能好：隔聲能力優于常用隔聲材料，能顯著降低噪聲污染。

(8)高熱敏性：地面火炬保溫隔熱材料的高熱敏性更適應工業窯爐的自動化控制。

(9)化學性能穩定：陶瓷硅酸鋁纖維屬中性偏酸性材料，

(10)使用范圍廣：完全滿足各行業不同工業爐對耐火陶纖制品的使用要求。

技術指標Technical Index:

綜合陶瓷纖維爐襯結構的優越性可見：保溫隔熱材料已成為目前爐襯發展的一種趨勢，代表著工業爐現代化發展的水平，陶瓷纖維爐襯的采用與否，直接決定著爐子的使用效果、產品質量和產量。

地面火炬保溫隔熱材料采用無爐襯水冷壁自熔式、連熔連甩生產工藝，雙面針刺成型。金石陶瓷纖維模塊，纖維長、直徑均勻、抗拉強度高，制成的纖維模塊，膨脹率大，抗氣流沖刷能力強，熱穩定性好。全自控化的加熱爐毯熱處理系統，可預先處理纖維制品的相變化，可大大降低產品在使用過程中的高溫收縮。優質的進口原料和特殊的提純及混料生產工藝，有效的降低了制品中的雜質含量。根據錨固結構方式的不同，可分為蝶型、單孔吊掛式、滑推式、人字架式、板凳式、角鐵式、鉤掛式、拐角式等10余種。

金石公司提供火炬保溫方案，可保證獲得理想的絕熱保溫效果和長久的使用壽命。
