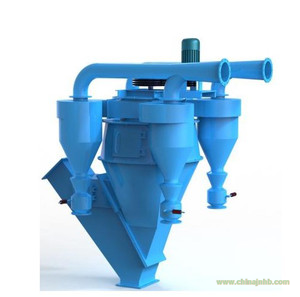

一、人工砂專用選粉機復合式選粉機結構原理
通過破碎機、制砂機、振動篩后制成0~4.75mm的人工砂，使用輸送設備從本機喂料口喂入，進入打散區，在若干組導流板與若干組反擊板的作用下，不同粒徑的砂在下落過程中，砂粒產生不同的下落速度，是砂粒與砂粒之間產生數次相對摩擦，這樣砂粒表面的泥粉和石粉被剝離開來，在風力作用下迅速離開砂的表面，這樣就能將砂充分地清洗干凈。
二、人工砂專用選粉機復合式選粉機技術特點
1. 分選原理先進：產品具有多種分級體系，針對砂石的特點采用航空空氣動力學分析法對物料流場進行優化設計，使得設備運行阻力顯著減少、分選效率高、節能降耗非常明顯。優于傳統的水洗砂石分選的生產工藝。
2. V形打散分級區結構簡單，耗材少，無電動打散裝置，壓差損失小，運行穩定，電耗省。
3. 分選精度高。脫粉機內采用獲得國家專利的“渦流整流器”，整流器內氣流相對于轉子只上升不旋轉，物料在分選區得到反復清洗，分級精度高。
4. 操作簡單。籠形轉子采用變頻無級調速。調節范圍大，調節方便、靈敏可靠。
5. 分級效率高。“V”型打散選粉區，設置多層打散、分級板，反復打散、吹離，使所排出粗粉中幾乎無細粉。沉降分級區中粉出料口有氣流再次將中料中細粉吹走，中料中的細粉含量也大大減少，籠形轉子分級區增加了導流板，分級更加精準、有效。
6. 耐磨部件維護工作量小、壽命長。該脫粉機的主要部件易損部位采用進口耐磨鋼板，有效的提高了使用壽命。整機進行了動平衡校正，在全轉速范圍內運行平穩。
7. 主軸下軸承密封采用新的設計方案，有效地解決了軸承進灰和潤滑油泄漏兩項重大問題，有效地延長了軸承使用壽命。
8. 設計脫粉機基礎時，采用機械減振原理，使分選機基礎的振動頻率與分選機固有頻率不形成整數倍關系，從根本上解決了長期困擾的分選機共振問題。
9. 粗砂管、中細砂管和細砂管均采用雙聯鎖風閥，大大降低了系統漏風率克服了以前脫粉機運轉過程中揚塵大的缺陷。
10. 系統采用雙聯鎖風閥和內循環風有效地降低了系統漏風，減少了運行中粉塵排放污染。
三、人工砂專用選粉機復合式選粉機技術參數
|
型號Model
|
產品細度R0.075％
|
轉速（rpm）
|
電機功率（kw）
|
處理量（t/h）
|
|
ZS—Ⅰ(N250)
|
0-5
|
150~300
|
5.5
|
15-30
|
|
ZS—Ⅱ(N350)
|
0-5
|
130~280
|
7.5
|
30-55
|
|
ZS—Ⅲ(N500)
|
0-5
|
120~260
|
7.5
|
50-80
|
|
ZS—Ⅳ(N750)
|
0-5
|
110~250
|
11
|
80-110
|
|
ZS—Ⅴ(N1000)
|
0-5
|
100~230
|
15
|
110-150
|
|
ZS—Ⅵ(N1250)
|
0-5
|
90~210
|
18.5
|
150-200
|
|
ZS—Ⅶ(N1500)
|
0-5
|
80~200
|
22
|
200-250
|
|
ZS—Ⅷ(N2000)
|
0-5
|
70~180
|
30
|
240-300
|
|
ZS—Ⅸ（N2500）
|
0-5
|
60~160
|
45
|
280-350
|
|
ZS—Ⅹ(N3000)
|
0-5
|
50~150
|
55
|
350-450
|
