天門市君佳北湖名居低頻振動噪聲治理工程介紹

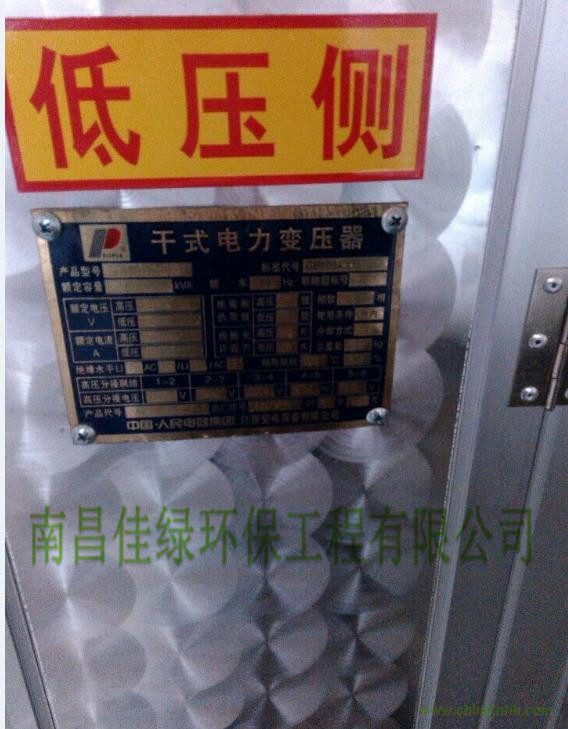

一、項目名稱：天門市君佳北湖名居低頻振動噪聲治理工程二、項目編號：NCJL1525三、項目地址：天門市君佳北湖名居四、項目規模：變壓器噪聲治理五、工程工期： 15天六、竣工時間：2015年4月15日七、項目類別：變壓器噪聲治理工程八、案例簡介：天門市君佳·北湖名居小區地下室安裝3臺變壓器，2組水泵機組，用于小區變電及二次供水。當變壓器、水泵運行時水泵的動力設備產生的振動與噪聲，經墻體、管道等固體媒介及空氣媒介造成振動及固體傳聲、空氣聲傳播，居民住房?jī)?nèi)產生了共振、共鳴效應，嚴重干擾了樓上居民的正常生活。經現場檢測居民房?jī)?nèi)夜間噪聲達到38dB（A）—39dB（A），并能明顯感覺到嗡鳴聲，這種低頻噪聲對人體的健康影響很大。九、降噪目標：1、符合或優于下列標準的最新版本：（1）、國家城市區域環境噪聲標準 GB  3096-93（2）、民用建筑隔聲設計規范GBJ118—88（3）、國家社會環境生活噪聲排放標準 GB22337-2008

2、《社會生活環境噪聲排放標準》GB22337-2008在社會生活噪聲排放源位于噪聲敏感建筑物內情況下，噪聲通過建筑物結構傳播至噪聲敏感建筑物室內，噪聲敏感建筑物室內等效聲級不得超過表2規定的限值。

十、現場噪音源：變壓器噪聲共有三個聲源，一是鐵心，二是繞組，三是冷卻器，即空載、負載和冷卻系統引起的噪聲之和。鐵心產生噪聲的原因是構成鐵心的硅鋼片在交變磁場的作用下，會發生微小的變化即磁致伸縮，磁致伸縮使鐵心隨勵磁頻率的變化做周期性振動。繞組產生振動的原因是電流在繞組中產生電磁力，漏磁場也能使結構件產生振動。電磁力(和振動幅值)與電流的平方成正比，而發射的聲功率與振動幅值的平方成正比。因此，發射的聲功率與負載電流有很明顯的關系。在變壓器房噪聲治理項目中，我們能夠采取的降噪措施只有在噪聲傳播途徑上采取措施。變壓器在住宅室內引起噪聲污染的途徑有：1）變壓器機組機械振動沿機房地面?zhèn)鞑ィM(jìn)一步沿住宅墻體結構傳播至居民室內墻面，墻面振動再次激發空氣擾動，產生空氣聲傳入人耳；2）變壓器機組機械振動沿連接銅牌向上層樓板傳播；

3）變壓器機組機械振動引起的變壓器連接母線槽振動，振動沿母線槽傳播到梁，柱等傳播到樓上。2、水泵噪聲分析（1）液體動力性噪聲水泵工作時，連續出現動力壓強脈沖，從而激發泵體和管路系統的閥門、管道等部件振動，由此而輻射噪聲。（2）泵的機械噪聲由于泵體內傳遞壓力的不平衡運動，形成部件間的沖撞力和磨擦力，從而引起結構振動而發聲。（3）閥門的噪聲，帶有節流或限壓作用的閥門，是液體傳輸管道中影響最大的噪聲源，而且這種噪聲順流向下可沿管道傳播很遠，且這種無規則的噪聲頻譜呈寬帶，它能激發閥門或管道中可動部件的固有振動，并通過這些部件作用于其它相鄰部件傳至管道表面，由此產生的噪聲類似金屬相撞產生的有調聲音。（4）管路的噪聲，液壓系統的泵件噪聲和閥門噪聲主要沿管體傳播，并透過管道壁面輻射出去。十一、我們?cè)O(shè)計的方案:根據小區變壓器房的實際情況，本著節約有效的設計合理原則。一、變壓器噪聲控制措施如下：1、為減小變壓器通過振動傳播的結構噪聲對機組采取高效低頻隔振處理。變壓器噪聲的基頻為100hz,混凝土中聲傳播速度為3048米每秒。由此計算得結構聲波波長為30.48米,該聲波的半波長遠大于墻體厚度,因此隔聲手段主要是變壓器的結構隔振設計，其隔聲效果可以用振動傳遞率大小來衡量。我們公司的低頻隔音臺，可以把振動傳遞率控制到0.2%以下。這個措施反映在噪聲傳遞附加下降量上面在27分貝左右，通過建筑結構再次衰減，對樓上住宅環境聲音影響值就在28分貝左右。2、匯流聯排的軟連接處理。對硬性安裝的低壓母線排出線槽架銅排，電磁噪聲振動有可能通過聯排向建筑結構傳播，降噪處理中間需要將它改成軟線連接，這部分需要供電部門的同志配合完成。二、水泵噪聲控制措施如下：1、設備基礎的隔振，該項目水泵現在未進行任何減振措施，固不能有效阻斷噪聲的結構傳遞。我們的措施根據水泵工作時產生的振動頻率、機組重量進行計算，選用特定的減振構件，消減振動的傳遞，使大部分的能量在減振器上消耗，達到減振的目的；該減振構件的隔振效率大于98﹪，低頻噪聲基本阻斷。由于現行位置管道已固定，必須根據水管的高度安裝減震器，以避免對原水泵較大改變。2、管路隔振，機房?jī)?nèi)所有管路進行懸空減振處理，對所有管道支撐均加隔振墊進行隔振處理；水泵進、出口均安裝軟接頭，防止水泵運行時振動的傳播產生的固體傳聲。

十二、降噪效果：
