九龍湖發電機房噪聲治理工程介紹
一、項目名稱:九龍湖發電機房噪聲治理工程
二、項目編號:NCJL1612
三、項目地址:九龍湖
四、項目規模:發電機房噪聲治理
五、工程工期: 12天
六、竣工時間:2016年6月16日
七、項目類別:發電機房噪聲治理
八、案例簡介:
1、自然條件
南昌市屬亞熱帶季風區,氣候濕潤溫和,雨量充沛,四季分明,春秋短,夏冬長。據歷年統計資料顯示,年平均氣溫17.5℃,極端最高氣溫40.6℃,極端最低氣溫-9.3℃。最冷月平均相對濕度74%,最熱月平均相對濕度75%。日照率為43%;年平均降雨量為1600~1800mm,最大積雪深度24cm,年無霜期291天。年平均風速2.5m/s,以NNE-N風向下風速最大,平均風速大于3.0m/s,冬季多偏北風,夏季多偏南風。
工程所在地是江西省南昌市,海拔高程約為31.8m,該地區為小于Ⅳ度地震烈度,區域穩定性好,南昌地區有冷空氣大風和雷雨大風兩種,年平均大風(風力達8級,風速約17.2~20.7 m/s上),日數為2.6~12.4天。
九、降噪目標:
1、國家《工業企業廠界噪聲標準》(GB12348-90)表 等效聲級Leq [dB(A)]
類別
|
晝間
|
夜間
|
Ⅰ
|
55
|
45
|
Ⅱ
|
60
|
50
|
Ⅲ
|
65
|
55
|
Ⅳ
|
70
|
55
|
各類標準適用范圍的劃定:
⑴ Ⅰ類標準適用于以居住、文教機關為主的區域。
⑵ Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。
⑶ Ⅲ類標準適用于工業區。
⑷ Ⅳ類標準適用于交通干線道路兩側區域。
⑸ 各類標準適用范圍由地方人民政府劃定。
2、南昌市噪聲功能區劃分情況
南昌市環保局通過對南昌市區域噪聲全面監測、分析,根據國家《工業企業廠界噪聲標準》(GB12348-90)制定的噪聲功能劃分原則,確定萊蒙都會噪聲執行Ⅱ類標準即晝間為60dB(A)。
十、我們設計的方案:設計規范、噪聲治理方案程序表
1、設計規范
(1)《建設項目環境保護設計規定》 (87)國環字第002號
(2)《建設項目環境保護管理條例》 1998年11月29日國務院令(3)《國家城市區域環境噪聲標準》 GB3096-93
(4)《通風與空氣調節工程施工質量驗收規范》 GB5032-2002
(5)《采暖通風與空氣調節設計規范》 GBH19-87(2001年版)
(6)《建筑設計防火規范》 GB16-87(2001年版)
(7)《建筑結構荷載規范》 GBJ50009-2000
(8)《混響室法吸聲系數測量規范》 GBJ47-83
(9)《建筑隔聲測量規范》 GBJ75-84
(10)《隔聲的檢測標準》 GB/T50121-2005
(11)《通風消聲器執行標準》 HJ/T16-1996
(12)《聲學-消聲器測量方法》 GB/T4760-1995
(13)《焊接通用技術條件》
(14)《應急柴油發電機安裝標準圖集》
(15)根據機房實際尺寸進行設計
2、 發電機房噪聲治理方法
2.1設計方法
對風冷式柴油發電機的降噪設計,要根據該柴油機的性能指標、技術參數進行分析計算確定,分析其各頻段噪聲量大小,有針對性進行噪聲治理,同時又要保證發電機組正常工作狀態下所需要的進、出風量,控制機房內溫升,這樣不僅可減少降噪工程造成的發電時功率下降,同時還能延長其使用壽命,節省維護費用。因此在選擇降噪方案過程中一定要考慮消聲器與發電機的匹配問題。
3、熱風出口消聲系統
風冷式柴油發電機組在發電時會產生大量熱量,其水箱排熱風扇作用就是起將熱交換過程中的熱量排出的作用。因此在設計過程當中既要保證熱風的順利排出,同時又要防止噪聲外泄。通常發電機組水箱排風扇壓頭較小,這就要求熱出風消聲系統阻力要小,降噪量要大。若排風不暢,則宜造成水溫過高,致使發電機功率下降,甚至自動停機。
3.1鮮風進風系統
在發電機組發電時,需要一定的新鮮空氣,為阻止噪聲傳出就必須通過鮮風進風消聲器,從機房外部引入新鮮空氣以保證發電機發電時所須的燃燒空氣量,散熱器冷卻以及發電機冷卻所需的空氣量,保證發電機的正常工作,防止機房內溫度過高,避免機房溫升過高所引起的發電機自動保護停機事故。
3.2煙氣消聲系統
發電機在發電過程中,燃燒所產生的廢氣由排氣管排出,并產生大量噪聲。排氣系統若背壓過大會造成:輸出功率損失,燃油經濟性惡化,排氣溫度過高。這些情況會導致發動機過熱和煙度增加,縮短氣門和渦輪增壓器的使用壽命。現發電機所配的排煙消聲器已考慮配套事宜。還有就是為防止機房溫度過高,消聲器及煙管必須進行保溫處理。
3.3機房頂面吸聲系統
在降噪過程中,既要考慮隔聲,又要考慮吸聲,兩者合二為一,才能起到良好的降噪效果。為防止機房內噪聲通過頂面?zhèn)鬟f,頂面應作吸聲吊頂處理,使機房內噪聲降低5~10 [dB(A)]以便改善機房內工作條件,同時為防止噪聲外泄,機房內所有門窗必須采用防火隔聲門窗。
3.4照明、消防系統
在機房內降噪設計過程中,還必須考慮照明及消防系統,照明燈必須配用防爆照明燈,配用逆變應急燈,以便停電操作時的安全照明,消防系統應在機房內配備若干消防滅火器,以保證防火安全。
4、 降噪方案
根據中國人民銀行現有情況,因地制宜,兩臺發電機發電時噪聲約為105~112dB(A)左右,根據該機房所在的區域我公司將嚴格按Ⅱ類區晝夜間的標準設計及施工,其機房外(地面)噪聲級晝夜間應達到≤60dB(A)。為滿足上述要求,對發電機房采用以下綜合治理措施。
4.1機房內墻面、頂面做吸聲、隔聲層處理。且按消防要求,在做吸聲、隔聲層時不得采用易燃材料,以滿足防火要求(吸聲、隔聲層為:超細玻璃棉被δ=5cm+空氣層+鋼制龍骨+微孔鋁板護面δ=0.7mm)
4.2室內采用防爆燈照明,安裝四盞60W防爆照明節能燈,且對機房門進行隔音密封處理),使隔聲門平均隔聲量TL=45dB(A),以防噪聲傳出,同時滿足照明和消防要求,有必要時應設置逆變應急燈。
4.3本發電機的外形尺寸為:5.4為保證發電機組正常工作,防止機組功率下降,應計算發電機組燃燒及散熱所需的新鮮空氣量,根據兩臺800KW發電機組技術資料參數,該發電機所需的新鮮空氣量為46042m3/h,故進風消聲器的進風量應按機組技術參數所需的風量進行設計。該發電機房進風采用自然進風,進風口采用帶防鼠網的鋁合金百葉窗。
其進風面積核算:
根據降噪再生氣流噪聲的控制要求,選擇進風風速為6-7 m/s 。則再生噪聲可控制在57dB(A)左右,按此條件進行核算確定進風消聲器進風面積為2000㎜×1000㎜(L×H)。
4.5熱排風利用機組本身的散熱風扇進行強制排風,設置彎頭和直段熱排風消聲器。以降低發電機組噪聲從熱排風口向外輻射,其噪聲降低量(插入損失)計算按:
TL = 2K(α0)L/a
式中TL——插入損失;
K(α0)——吸聲系數;
L ——消聲器長度;
a ——消聲器片間距。
通過計算,該消聲器降噪量可達52dB(A)左右滿足降噪要求。排風口接預設排風井。排風通道與機組利用帆布軟接頭進行聯接,以防止聲橋傳聲降低消聲效果。

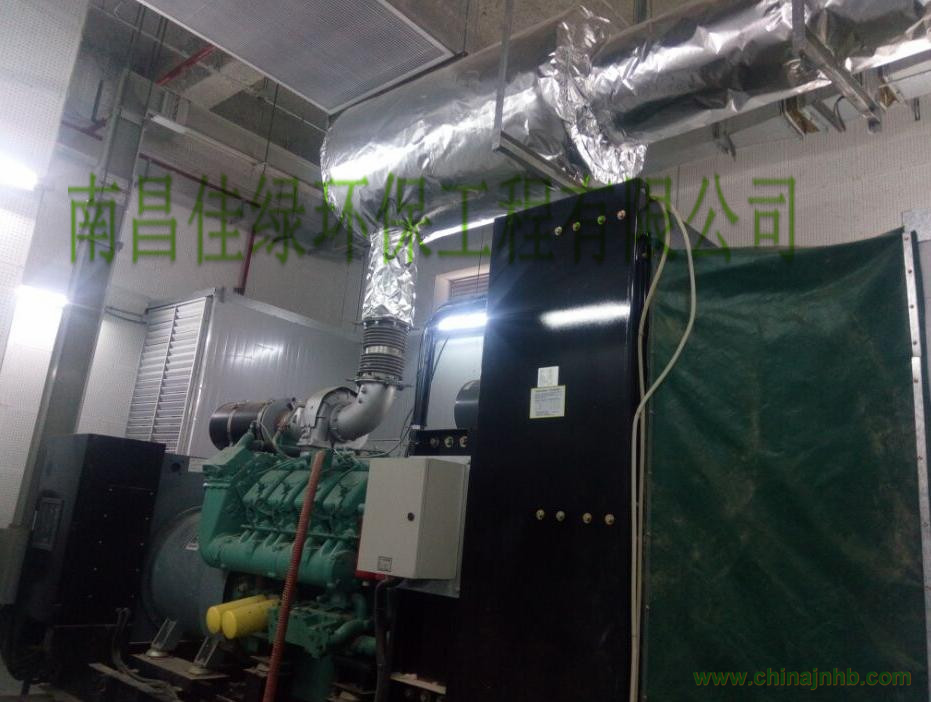

4.6因發電機組發電時排煙溫度可達528℃,為防止機房內溫升過高,發電機的排氣管及消聲器均采用30mm厚的鋁箔棉包扎保溫隔熱。
4.7為保證發電機組停機后散熱熱量的順利排出,應在機房頂部增設一頂部熱排風系統同時配置消聲器。
4.8 發電機組底部與基礎的接觸部位應加裝隔振墊,排煙管道應采用彈性吊架進行固定,以防止機組振動產生固體噪聲,影響整體降噪效果。
4.9發電機組煙氣消聲,進風,排風消聲器應嚴格按發電機性能參數進行匹配設計。應做到消聲量大,阻力小,以防止降噪工程后,影響機組的正常出力。我公司消聲器經與配套發電機廠家進行過匹配測試試驗,可滿足發電機的工力范圍要求(該特性只有在發電機組滿負荷運行情況下才能測試出) 十一、降噪效果:通過計算,該消聲器降噪量可達52dB(A)左右滿足降噪要求。
