江西銀行螺桿式空調機組噪聲治理工程介紹
一、項目名稱：江西銀行螺桿式空調組噪聲治理工程二、項目編號：NCJL1617三、項目地址：江西銀行
四、項目規模：螺桿式空調組噪聲治理五、工程工期： 30天六、竣工時間：2016年9月15七、項目類別：螺桿式空調組噪聲治理工程八、案例簡介：江西銀行在其五樓頂安裝有大量設備，其中3組壓縮機(兩備一用）為最主要噪聲源（“嗡嗡”的低頻聲）。距離機組安裝不到40米處即為高層住宅小區，若不進行有效的降噪處理，將嚴重附近居民的正常生活，對此銀行領導特別重視，特邀我（南昌佳綠環保工程有限公司）進行噪聲治理，消除對居民正常生活的影響。九、降噪目標：1. 達到國家相關標準，
|
序號
|
噪聲控制點
|
達到效果
|
執行標準
|
備注
|
|
1
|
居民窗外
|
≤50dB（A）
|
《社會生活環境噪聲排放標準 》GB22337-2008
|
扣除非本項目噪聲影響
|
2. 考慮居民的感受:考慮到降噪工程的真正目標是避免以后引起居民的投訴，我們盡可能在達標的基礎上，進一步降低排風風機及壓縮機的低頻噪聲對人體的危害。
3. 《社會生活環境噪聲排放標準》GB22337-2008
|
類別
|
晝間
|
夜間
|
|
Ⅰ
|
55
|
45
|
|
Ⅱ
|
60
|
50
|
|
Ⅲ
|
65
|
55
|
|
Ⅳ
|
70
|
55
|
各類標準適用范圍的劃定：
⑴ Ⅰ類標準適用于以居住、文教機關為主的區域。
⑵ ⑵ Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。
⑶ ⑶ Ⅲ類標準適用于工業區。
⑷ ⑷ Ⅳ類標準適用于交通干線道路兩側區域。
⑸ ⑸ 各類標準適用范圍由地方人民政府劃定。
十、現場噪聲源：格力空氣源螺桿式熱泵機組噪聲主要為排風風機噪聲和壓縮機噪聲。
1. 排風風機噪聲：熱泵機組排風風機噪聲頻譜特性呈中低頻，主要范圍是63HZ—500HZ，
|
頻率Hz
|
63
|
125
|
250
|
500
|
1000
|
2000
|
A聲級
|
|
噪聲值dB
|
46.5
|
60.5
|
65.2
|
70.4
|
67.7
|
62.4
|
80.8
|
2. 壓縮機噪聲：熱泵機組壓縮機噪聲頻譜特性呈中低頻，主要范圍是125HZ—2000HZ，
|
頻率Hz
|
63
|
125
|
250
|
500
|
1000
|
2000
|
A聲級
|
|
噪聲值dB
|
57.7
|
69.3
|
84.4
|
84
|
82.6
|
76.4
|
93.2
|
低頻噪聲具有傳播距離遠，在空氣中衰減量小，對人體危害嚴重等特點。
十一、我們設計的方案：為確保居民窗外噪聲達標，我們設計噪聲值為48 dB。針對南昌歐尚佳庭這樣的大型螺桿式熱泵機組低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：

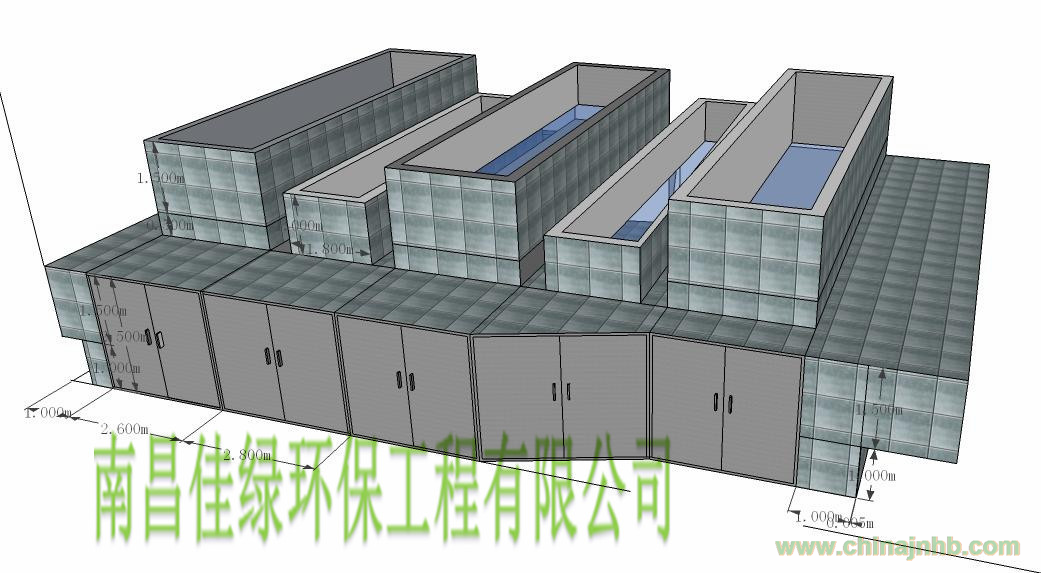

因大型螺桿式熱泵機組排風風機的低頻特性，我們采用隔聲罩方式對其進行降噪處理。隔聲罩整體采用鋼架結構，螺桿式熱泵機組隔聲罩尺寸為11m×16.5m×2.7 m（H）。為有效控制風機的低頻噪聲，在排風出口設置低頻消聲腔。
1、 散熱影響：因安裝隔聲罩后將影響螺桿機組的通風散熱，為此我們根據空調機組的風量計算出所需的通風散熱量，在空調機組的排風風機頂部設置出風消聲通道，側面設置進風散熱消聲通道。為避免熱風的回流，整個隔聲罩分為上下兩層，上層為出風層，下層為進風層，中間用隔離板隔斷。
2、 維護影響：為解決空調機組的日常維護，我們在各隔聲罩適當?shù)牟课辉O(shè)置有檢修隔聲門；隔聲罩屏體與設備之間均留有1000mm的檢修空間。
3、 防雨措施：隔聲罩底部設置有混凝土基礎，防止樓頂積水對隔聲罩的浸泡；彩鋼巖棉板+吸音棉+沖孔鋁板結構組合吸隔聲板；吸音棉被雨水浸泡后將完全失去吸聲功能，但吸音棉又是消聲器中必須用到的主要材料，為解決吸音棉的防雨問題，我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹，同時選用孔徑小的護面板材。
4、 防腐措施：我們選用沖孔鋁板做為消聲器護面板材，提高抗腐性能；為防止固定鋼架生銹，對所用的鋼結構均做鍍鋅處理 。
5、 固定方式：為避免在樓板開孔固定導致樓面的漏水現象，該設計方案利用現有熱泵機組基礎，采用鋼連接固定。
6、 抗風壓措施：對于隔聲罩而已，主要的不利荷載是風壓，每根立柱均設有混凝土基礎及鋼支撐。本計算基于屏障抗十二級臺風的要求進行驗算的。十二級臺風的風速為33 m/s。 風的動壓 ωP =v2 / 1600 =0.68 KN/m2 (V---風速)
7、 管線密封措施：為保證隔聲罩的隔聲量，有不影響設備現有線路、管道，我們將在施工中對隔聲罩開孔并做好周邊的密封處理。
十二、降噪效果：
|
序號
|
噪聲控制點
|
達到效果
|
執行標準
|
備注
|
|
1
|
居民窗外夜間
|
46dB（A）
|
《社會生活環境噪聲排放標準 》GB22337-2008
|
扣除非本項目噪聲影響
|
