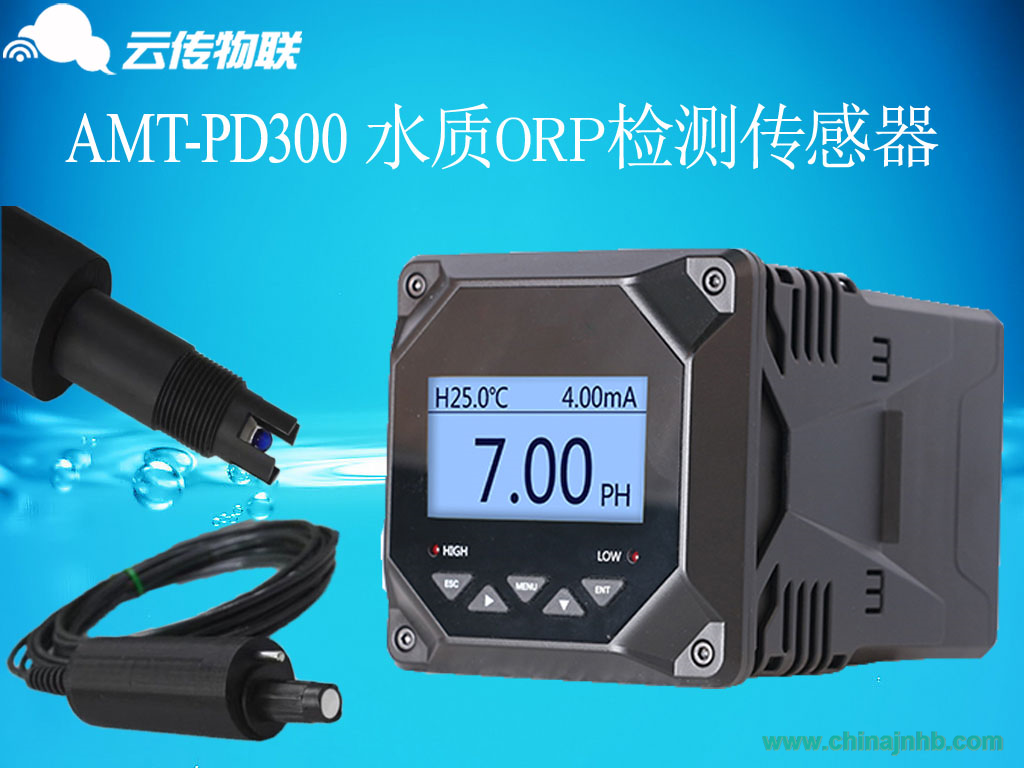

AMT-PD300系列電導率傳感器
用戶手冊
目錄
一、 設備應用環境說明......................................
3
二、 技術參數、功能和規格要求..............................
3
1. 技術參數
............................................ 3
2. 產品尺寸
............................................ 4
3. 數據通訊
............................................ 4
4. 安裝方式
............................................ 6
5. 接線 ................................................
7
6. 保養
................................................ 8
7. 配件和備件 ..........................................
8
8. 質量保證
............................................ 8
9. 電極選型常識 ........................................ 9
一、設備應用環境說明
l 純凈水/飲用水/地表水/各種供水/工業污水處理
l 多種信號輸出：4-20mA（2 線制模擬信號），RS485（ Modbus / RTU 數字信號）。方便連接到 PLC、DCS、工業控制計算機、通用控制器、無紙記錄儀器或觸摸屏等第三方設備。
l 電極可使用多種連接件，包括鍍金 VP 接頭、BNC 接頭等。用螺紋固定，電極更換方便。
l 易于安裝：3/4 英寸 NPT 螺紋（管螺紋），便于安裝在管道和和罐體。探頭和顯示部分可分開，通過電纜連接。
l IP65/IP68 防護等級。
二、技術參數、功能和規格要求
1. 技術參數
|
型號
|
AMT-PD300
AMT-PD301
|
|
量程范圍
|
0.01μ S/cm～600mS/cm 或 0～100PSU
|
|
分辨率
|
0.1mS/cm
|
|
精度
|
±1.5%F.S.
|
|
工作溫度
|
0～65℃
|
|
工作壓力
|
＜0.6MPa
|
|
供電
|
AMT-PD300：12VDC～24VDC ±10%
AMT-PD303：24VDC ±10%
|
|
信號輸出
|
AMT-PD300:Rs485(Modbus/RTU)
AMT-PD303：4～20mA(兩線制隔離信號)
|
|
接液材質
|
PP(默認）/PPS/PVC(可定制）
|
|
安裝方式
|
3/4" NPT 螺紋，浸入式安裝
|
|
線纜長度
|
5m，其它長度可定制
|
|
顯示方式
|
AMT-PD300：無顯示
AMT-PD303：4 位 LED 顯示
|
|
溫度補償
|
自動溫度補償(PT100)
|
|
校準方式
|
兩點校準
|
|
功耗
|
＜0.5W
|
|
防護等級
|
IP68/IP65
|
2.產品尺寸
AMT-PD300:
3. 數據通訊
3.1 數據格式
Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps、1 個起始位、8 個數據位、無校驗、1 個停止位）。波特率等參數可以定制。
3.2 信息幀格式
a) 讀數據指令幀：
|
06
|
03
|
xx xx
|
xx xx
|
xx xx
|
|
地址
|
功能碼
|
寄存器起始地址
|
寄存器數量
|
CRC 校驗碼（低字節在前）
|
b) 讀數據應答幀：
|
06
|
03
|
xx
|
xx….. xx
|
xx xx
|
|
地址
|
功能碼
|
字節數
|
答應數據
|
CRC 校驗碼（低字節在前）
|
c) 寫數據指令幀：
|
06
|
06
|
xx xx
|
Xx xx
|
xx xx
|
|
地址
|
功能碼
|
寄存器地址
|
寫入數據
|
CRC 校驗碼（低字節在前）
|
d) 寫數據應答幀：
|
06
|
06
|
xx xx
|
xx xx
|
xx xx
|
|
地址
|
功能碼
|
寄存器地址
|
寫入數據
|
CRC 校驗碼（低字節在前）
|
3.3 寄存器地址
|
寄存器地址
|
名稱
|
說明
|
寄存器個數
|
訪問方式
|
|
40001
(0x0000)
|
測量值+溫度
|
4 個雙字節整數，分別為
測量值、測量值小數位
數、溫度值、溫度值小數
位數。
|
4（8 字節）
|
讀
|
|
44097
(0x1000)
|
零點校準
|
在 PH 為 6.86 的標準液中
|
1（2 字節）
|
寫
|
|
44099
(0x1002)
|
斜率校準
(4PH)
|
在 PH 為 4.00 的標準液中
|
1（2 字節）
|
寫
|
|
44101
(0x1004)
|
零點校準值
|
返回校準的零點值。
|
1（2 字節）
|
讀
|
|
44105
(0x1008)
|
斜率校準值
|
返 回 校 準 的 斜 率 值
|
1（2 字節）
|
讀
|
|
48195
(0x2002)
|
傳感器地址
|
默認為 6，寫入數據范圍
1-64。
|
1（2 字節）
|
寫/讀
|
|
48225
(0x2020)
|
恢復出廠
|
校準值恢復出廠設置，寫
入數據為 0。
|
1（2 字節）
|
寫
|
注意：
a) 寄存器地址為根據 Modbus 協議定義的帶寄存器類型的寄存器起始地址（括號中的
16
進制表示的實際的寄存器起始地址）。
b) 更改傳感器地址時，返回指令中的傳感器地址為更改后的新地址。
c) 讀取數據時返回測量值的數據定義：
|
xx
xx
|
xx
xx
|
xx
xx
|
xx
xx
|
|
2 字節測量值
|
2 字節測量值小數位數
|
2 字節溫度值
|
2 字節溫度小數位數
|
數據類型默認為：雙字節整型，高字節在前；其他如浮點數類型可選。
3.4 命令示例
a) 設置設備 ID
地址：
作用：設置電極的 Modbus 設備地址；
將設備地址 06
改為 01，范例如下
請求幀：06
06 20 02 00 01 E3 BD
應答幀：01
06 20 02 00 01 E2 0A
b) 開始測量指令
作用：獲取測量探頭的電導率值和溫度；溫度的單位為攝氏度，電導率的值為
mS/cm(或
uS/cm);
請求幀：06 03 00 00 00 04 45 BE
應答幀：06 03 08 01 02 00 01 00 B0 00 01 14 B4
讀數示例：
|
電導率值
|
溫度值
|
|
01 02 00 01
|
00 B0 00 01
|
如：電導率值 01 02 表示十六進制讀數電導率值，00 01 表示電導率數值帶 1 位小數點；
溫度值 00 B0 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數點
c) 校準指令
零點校準，作用：設定電極的電導率零點校準值；此處零點校準在空氣中進行；
請求幀：06 06 10 00 00 00 8C BD
應答幀：06 06 10 00 00 00 8C BD
斜率校準，作用：設定電極的電導率斜率校準值；此處斜率值以實際標準溶液數值為準，以 50mS/cm 為示例參看校準；
請求幀：06 06 10 04 01 F4 CD 6B
應答幀：06 06 10 04 01 F4 CD 6B
3.5 錯誤響應
如果傳感器不能正確執行上位機命令，則會返回如下格式信息：
|
定義
|
地址
|
功能碼
|
CODE
|
CRC 校驗
|
|
數據
|
ADDR
|
COM+80H
|
xx
|
CRC
16
|
|
字節數
|
1
|
1
|
1
|
2
|
a) CODE：01 – 功能碼錯
03 – 數據錯
b) COM：接收到的功能碼
4. 安裝方式:
安裝變送器時，避免用力過猛和尖銳的碰撞從而損壞電極。完成接線后，應仔細檢查，避免通電前的錯誤連接。在儀器的正常工作情況下，確保傳感器與被測介質充分接觸。測量誤差常常是由于空氣填充了電極內部空間或不合理的安裝造成的。
5. 接線
5.1 線纜信息
? 485 信號輸出其引接定義為：
1. 紅色線—電源線（12～24V）
2. 黑色線—地線（GND）
3. 藍色線—485A
4. 白色線—485B
5. 裸露線—屏蔽層
? 4～20mA 信號輸出其引接定義：
5.2 線纜規格說明
考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，要求線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均要求做防水處理。
6. 保養
常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
電感式電極的清洗方法：
電感式電極基本屬于免維護，外殼的污染或輕度結垢不影響其正常工作。
如需清洗，用軟毛刷或砂紙清除附著物，再用蒸餾水清洗，之后進行校準操作。
由于電感式電極常工作在易結垢或臟污的環境中，清洗時可適當的加大力度。輕微劃 傷電極表面不影響電極的正常工作，但要避免穿透電極的外殼
7. 配件和備件
此產品包括：??
帶傳感器的變送器 1 支；
說明書一份；
合格證一張
校準液（選配）
螺紋座（選配本公司提供自銷售日起一年內的本機售后保證，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。
8. 質量保證
本公司提供自銷售日起一年內的本機售后保證，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確認包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。
9. 電極選型常識
