ESFR噴頭安裝在建筑物頂板或吊頂坡度不超過170mm/m的場所。噴頭濺水盤必須平行于頂板或吊頂安裝。噴頭間距不應小于2.4m且不應大于3.7m。當被保護對象高度大于7.5m或保護空間凈空高度大于9m時，噴頭間距不應大于3m。

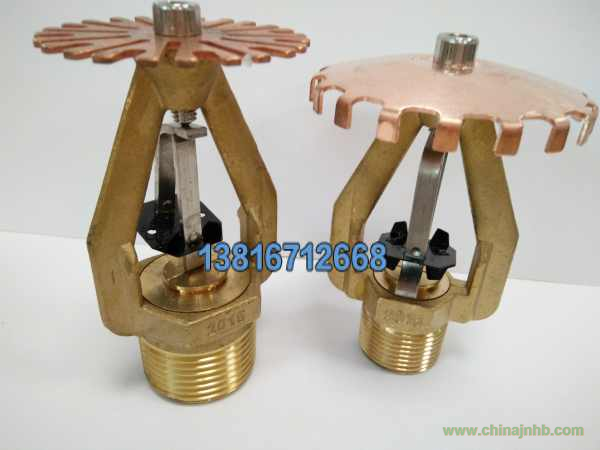

ESFR-25早期抑制快速響應噴頭技術參數：
產品型號：ESFR-25
流量系數：363L/min（英制K=25.2）
反應靈敏性：RTI=27（m.s）
最大工作壓力：1.2MPa
動作溫度：74℃
噴頭間距：建筑物高度≤9.1m：2.4-3.7m
安裝高度：≤13.7m
噴頭熱敏元件中心線離天花板或屋面板的距離：0.102-0.457m
噴頭保護面積：7.4-9.3㎡
ESFR-17早期抑制快速響應噴頭技術參數：
產品型號：ESFR-17
流量系數：242L/min（英制K=16.8）
反應靈敏度：RTI=27
最大工作壓力：1.2MPa
動作溫度：74℃
噴頭間距：建筑物高度≤9.1m：2.4-3.7m
安裝高度：≤10.7m
噴頭熱敏元件中心線離天花板或屋面板的距離：0.102-0.330m
噴頭保護面積：6-9.3㎡
出口型ESFR早期抑制快速響應噴頭最低工作壓力要求：
|
最大室內高度
|
最大或堆高度
|
供水壓力要求
|
|
9.1m
|
7.6m
|
1bar
|
|
10.7m
|
9.1m
|
1.4bar
|
|
12.2m
|
10.7m
|
1.7bar
|
|
13.3m
|
12.2m
|
2.7bar
|
